شرائح الکربون المنضدة :
شرائح FRP المنضدة هی عبارة عن شرائح تبلغ سماکتها میلی متر او اکثر و تتمتع بمقاومة عالیة فی اتجاة واحد او اثنین و یتم تلصیقها علی الخرسانة او الصلب باستخدام راتنجات FRP ایبوکسیة خاصة. عادتا تستعمل شرائح FRP المنضدة في تدعیم الإنشآت الخرسانیة حیث تزید فی مرونة و مقاومة الإنشاء بشکل مشهود و تحد من التشرخ فی العناصر. بالإمکاناستعمال الواح FRP المصطنعة من الیاف الکربون والزجاج و الأرامید و لکن استعمال الیاف الکربون اکثر شهرة و یتم انتاج الشرائح المصطنعة من الیاف الکربون فی ابعاد عرضیة 5 و 10 سانتی متر و ابعاد طولیة غیرمحدودة.
تطبیقات شرائح الکربون المنضدة :

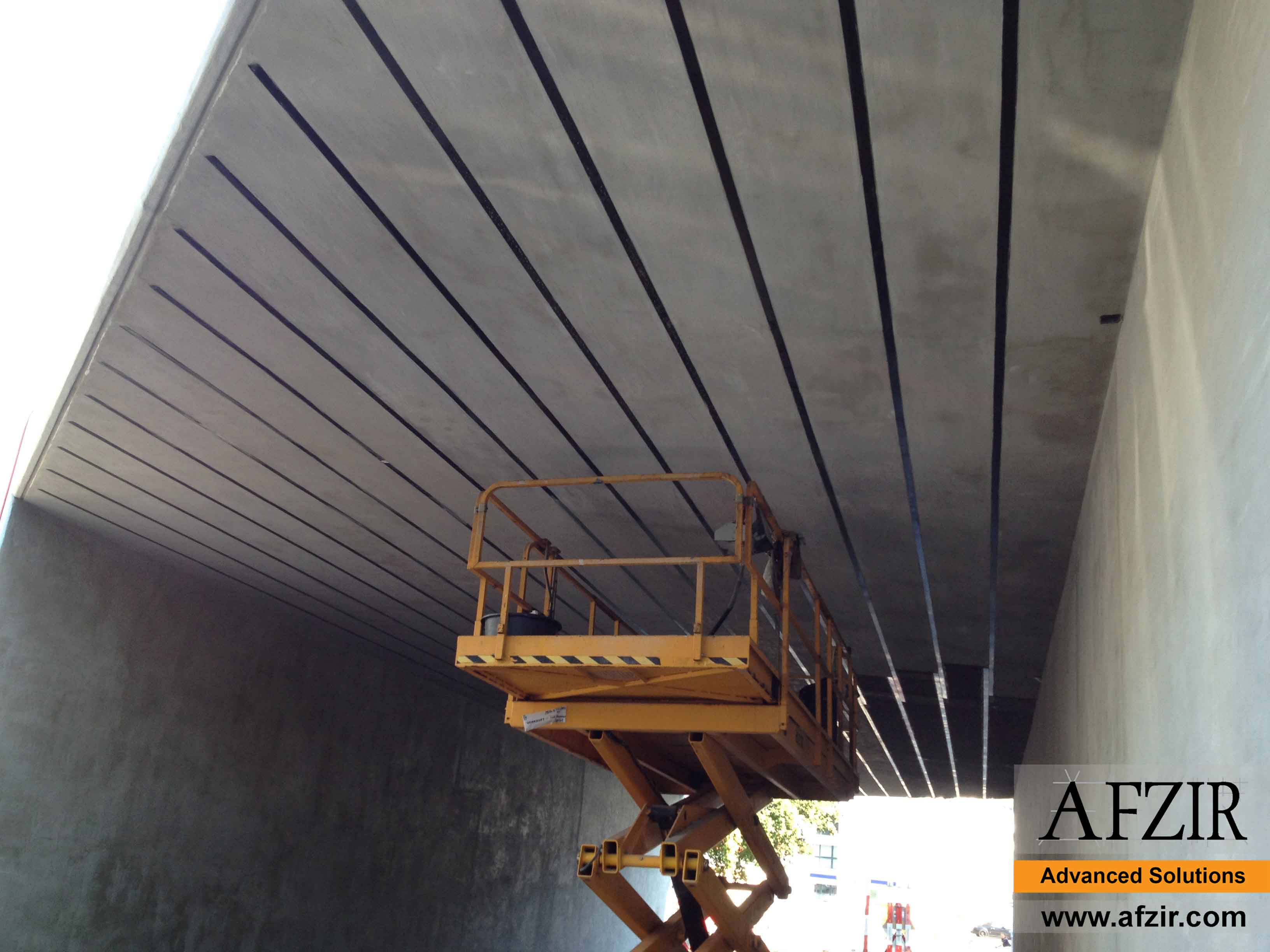

فی الوقت الحاضر تستخدم شرائح الکربون المنضدة احادیة الإتجاه فی تدعيم الکمرات و الأعمدة في المباني و سطوح الجسور. تکلفة تدعيم و ترمیم الجسور باهضة جدا و تتضمن تکالیف مروریة و مدنیة عدة، لذلک اللجوء الی الطرق الحدیثة للتدعيم و الترمیم امر بدیهي. الترمیم و التدعيم بمواد FRP احد الطرق المناسبة جدا في هذا المجال نظرا لوزنها و تطبیقها الیسیر. تستخدم الیاف الکربون CFRP و الأرامید AFRP و الزجاج GFRP فی ترمیم و اعادة تاهیل الجسور بدلا من الواح الصلب نظرا لخفة وزنها و مقاومتا العالیة.
بالإمکان مشاهدة المواصفات التقنیة لشرائح الکربن المنضدة من خلال datasheet شرائح الکربون.

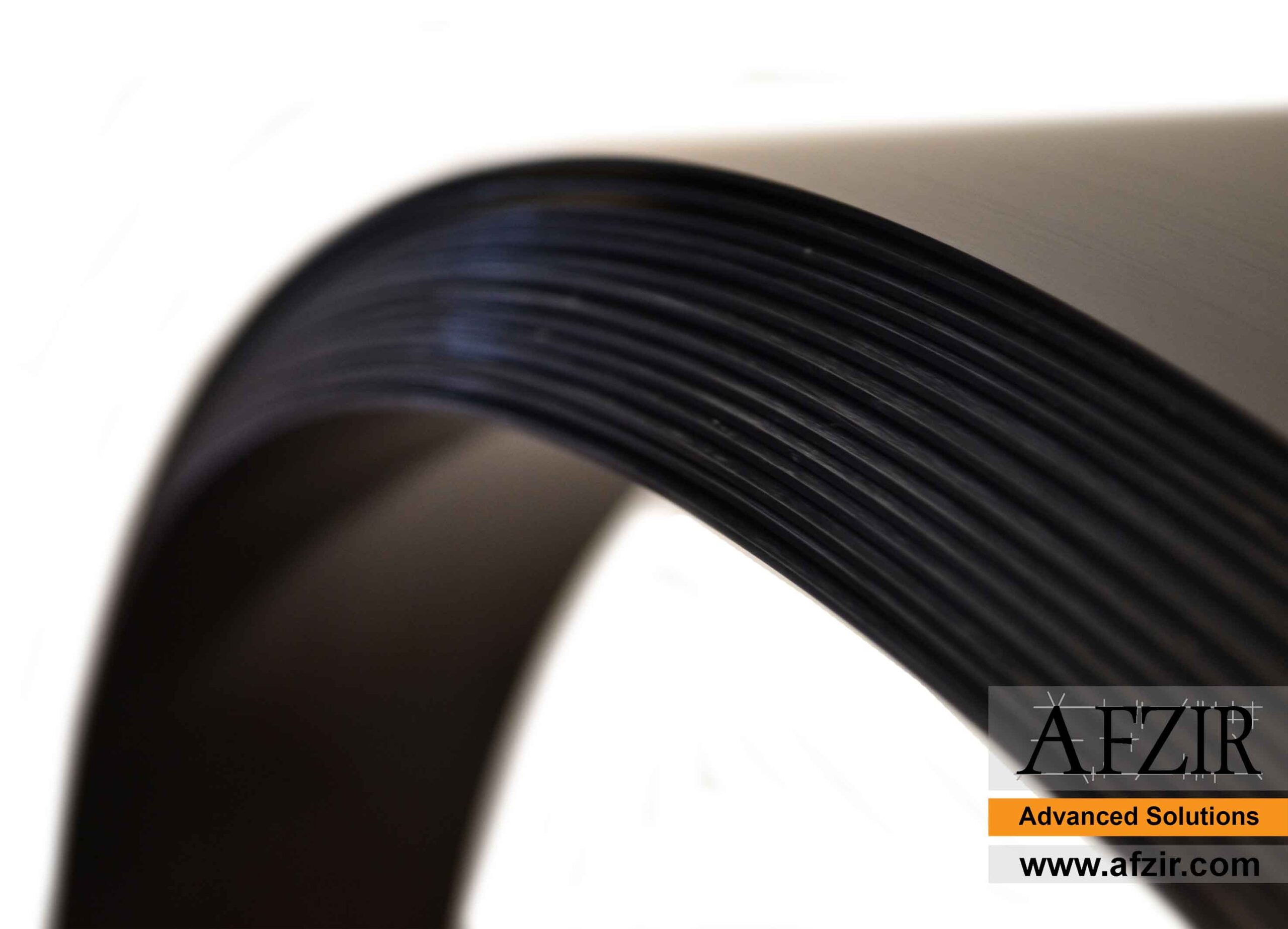

شرائح FRP المنضدة الکربونیة
تتکون شرائح FRP الکربونیة المنضدة من الیاف الکربون عالیة المقاومة و معامل المرونة و نوع من الراتنج و تنتج علی شکل الواح بسماکة قلیلة و مقاومة عالیة. تلصق هذة الشرائح علی سطح الخرسانة بالایبوکسي EST™10050 بشکل جید. تلتصق شرائح CPU™1.4 بسماکتها القلیلة (1.4 مم) و مرونتها العالیة بشکل جید علی السطوح و تعزز مقاومتها بجودة عالیة. ترکب الالیاف في هذه الرقائرق فی نطاق الصفر درجة فقط و لذلک تسمی بأحادیة الإتجاة. نظرا لإمکانیات هذة المادة الممتازة في تعزیز المقاومة، تستخدم شرکة افزیز للتعزیز و التدعیم هذة المادة في الکثیر من مشاریع منع تسرب المیاة و تدعيم الأنابیب و الخزانات و القنوات.
خصائص شرائح FRP المنضدة الکربونیة
• تصنیع شرائح بأعلى مستوى من مراقبة الجودة
• يمكن وضع عدة طبقات من ألياف الكربون في کل لوحة
• يمكن وضع الیاف مضادة للتآكل مثل الزجاج والبوليستر على جانبي الصفائح
• توفیر المقاومة و منع التسرب في نفس الوقت
• بسبب توفر الوصول عن طریق فتحات، لیس هنالک حاجة للحفر
• نظام مقاومة التآكل قادر علی تحمل جميع أنواع المواد الكيميائية
• يمكن تطبیقها بواسطة تركيب راتنجات غير سامة وعديمة الرائحة في ظروف سيئة التهوية
• لا تنقص من قطر الانبوب
• يقلل سطح العمل الناعم النهائي من انخفاض الضغط بداعي الاحتكاك
• يمكن تطبیق شرائح السوبر علی شکل حلقة واحدة أو دوامة مستمرة
• تتوافق مع أي أنبوب ، خزان دائري وصومعة بقطر 15 سم إلى الأعلى
تطبیقات شرائح FRP المنضدة الکربونیة
تستخدم الشرائح في الأنابیب و الخزانات و القنوات بهدف تعزیز المقاومة و منع التسرب. لهذا القصد و حسب ظروف المشروع و طلبات رب العمل، یقوم مهندسوا شرکة افزیر بإجراء السابات اللازمة و إنشاء المخططات و الرسوم و تقدیمها لرب العمل.
المواصفات التقنیة لشرائح FRP المنضدة الکربونیة
أتجاة الألیاف : صفر درجة
قوة الشد: 2400 میغاباسکال
معامل المرونة : 131 غیغاباسکال
ازدیاد الطول عند التمزق: 1.87 %
نسبة الالیاف: 70%
نوع الراتنج : ایبوکسي، فینیل استر
مساحة التصمیم: 140 مم مربع
سماکة الشریحة: 1.4 مم
عرض الشریحة : 100 مم
شرائح FRP السوبر الکربونیة المنضدة أحادیة الإتجاة
شرائح FRP السوبر الکربونیة المنضدة عبارة عن شرائح ذات سماکة قلیلة و مرونة عالیة مصطنعة من الیاف الکربون و نوع من الراتنج. قیاسا بشرائح FRP العادیة تتمتع بسماکة اقل و مرونة اکبر بحیث یمکن لفها حول جمیع السطوح و من ثم لصق هذة الشرائح علی سطح الخرسانة بالایبوکسي EST™10050 بشکل جید.
CSU™0.7 نوع من هذه الشرائح أحادیة الإتجاة البالغة سماکتها 0.7 مم ، تستخدمها شرکة افزیر لترمیم و تدعیم الأنابیب و الخزانات و القنوات. ایضا قادرة علی منع تسرب المیاة من الانابیب و الخزانات.
خصائص شرائح FRP السوبر الکربونیة المنضدة
• تصنیع شرائح السوبر بأعلى مستوى من مراقبة الجودة
• يمكن وضع عدة طبقات من ألياف الكربون في کل لوحة
• يمكن وضع الیاف مضادة للتآكل مثل الزجاج والبوليستر على جانبي الصفائح
• توفیر المقاومة و منع التسرب في نفس الوقت
• بسبب توفر الوصول عن طریق فتحات، لیس هنالک حاجة للحفر
• نظام مقاومة التآكل قادر علی تحمل جميع أنواع المواد الكيميائية
• يمكن تطبیقها بواسطة تركيب راتنجات غير سامة وعديمة الرائحة في ظروف سيئة التهوية
• لا تنقص من قطر الانبوب
• يقلل سطح العمل الناعم النهائي من انخفاض الضغط بداعي الاحتكاك
• يمكن تطبیق شرائح السوبر علی شکل حلقة واحدة أو دوامة مستمرة
• تتوافق مع أي أنبوب ، خزان دائري وصومعة بقطر 15 سم إلى الأعلى
تطبیقات شرائح FRP السوبر الکربونیة
تستخدم الشرائح في الأنابیب و الخزانات و القنوات بهدف تعزيز المقاومة و منع التسرب. لهذا القصد و حسب ظروف المشروع و طلبات رب العمل، یقوم مهندسوا شرکة افزیر بإجراء الحسابات اللازمة و إنشاء المخططات و الرسوم و تقدیمها لرب العمل.
المواصفات التقنیة لشرائح FRP السوبر الکربونیة المنضدة أحادیة الإتجاة
أتجاة الألیاف : صفر درجة
قوة الشد: 1080 میغاباسکال
معامل المرونة : 95.5 غیغاباسکال
ازدیاد الطول عند التمزق: 1.0 %
نسبة الالیاف: 77%
سماکة الشریحة: 0.66 مم
عرض الشریحة :
شرائح FRP السوبر الکربونیة المنضدة ثنائیة الإتجاة
CSP™0.7 نوع من الشرائح السوبر الکربونیة المزدوجة المصطنعة من الیاف الکربون. یتم لصق شرائح السوبر علی سطح الخرسانة بالایبوکسي EST™10050 . شرائح CSP™0.7 السوبر الکربونیة المزدوجة منتج مثالي لترميم و تدعيم الأنابیب و الخزانات و القنوات. من میزات هذا المنتج قیاسا بالشرائح الکربونیة العادیة (CPUTM1.4 علی سبیل المثال) سماکتها القلیلة (0.7 mm)و مرونتها الأکثر بحیث یمکن لفها بسهولة علی ای عنصر.
المواصفات التقنیة لشرائح FRP السوبر الکربونیة المنضدة ثنائیة الإتجاة
أتجاة الألیاف: صفر و 90 درجة
الالیاف الطولیة
قوة الشد: 697 میغاباسکال
معامل المرونة : 277.49 غیغاباسکال
الالیاف العرضیة
قوة الشد: 442.6 میغاباسکال
معامل المرونة : 264.2غیغاباسکال
زیادة الطول عند التمزق: 1.42%
نسبة الالیاف: 85%
سماکة الشریحة: 0.66 مم
شرائح FRP السوبر الزجاجیة المنضدة ثنائیة الإتجاة
GSP™0.7 نوع من الشرائح السوبر الزجاجیة المزدوجة المصطنعة من الیاف الکربون. یتم لصق شرائح السوبر علی سطح الخرسانة بالایبوکسي EST™10050 . شرائح CSP™0.7 السوبر الکربونیة المزدوجة منتج مثالي لترميم و تدعيم الأنابیب و الخزانات و القنوات. من میزات هذا المنتج قیاسا بالشرائح الکربونیة العادیة (CPUTM1.4 علی سبیل المثال) سماکتها القلیلة (0.7 mm)و مرونتها الأکثر بحیث یمکن لفها بسهولة علی ای عنصر.
خصائص شرائح FRP السوبر الزجاجیة المنضدة
• تصنیع شرائح السوبر بأعلى مستوى من مراقبة الجودة
• يمكن وضع عدة طبقات من ألياف الكربون في کل لوحة
• يمكن وضع الیاف مضادة للتآكل مثل الزجاج والبوليستر على جانبي الصفائح
• توفیر المقاومة و منع التسرب في نفس الوقت
• بسبب توفر الوصول عن طریق فتحات، لیس هنالک حاجة للحفر
• نظام مقاومة التآكل قادر علی تحمل جميع أنواع المواد الكيميائية
• يمكن تطبیقها بواسطة تركيب راتنجات غير سامة وعديمة الرائحة في ظروف سيئة التهوية
• لا تنقص من قطر الانبوب
• يقلل سطح العمل الناعم النهائي من انخفاض الضغط بداعي الاحتكاك
• يمكن تطبیق شرائح السوبر علی شکل حلقة واحدة أو دوامة مستمرة
• تتوافق مع أي أنبوب ، خزان دائري وصومعة بقطر 15 سم إلى الأعلى
تطبیقات شرائح FRP السوبر الزجاجیة
تستخدم الشرائح في الأنابیب و الخزانات و القنوات بهدف تعزیز المقاومة و منع التسرب. لهذا القصد و حسب ظروف المشروع و طلبات رب العمل، یقوم مهندسوا شرکة افزیر بإجراء السابات اللازمة و إنشاء المخططات و الرسوم و تقدیمها لرب العمل.
المواصفات التقنیة لشرائح FRP السوبر الزجاجیة المنضدة ثنائیة الإتجاة
أتجاة الألیاف: صفر و 90 درجة
الالیاف الطولیة (صفر درجة)
قوة الشد: 431 میغاباسکال
معامل المرونة : 24 غیغاباسکال
زیادة الطول عند التمزق: 1.31%
الالیاف العرضیة (90 درجة)
قوة الشد: 418 میغاباسکال
معامل المرونة : 25 غیغاباسکال
زیادة الطول عند التمزق: 1.06%
سماکة الشریحة: 0.66 مم
شرائح FRP السوبر الزجاجیة المنضدة الرقیقة ثنائیة الإتجاة
GSP™0.3 نوع من شرائح السوبر الزجاجیة المزدوجة المصطنعة من الیاف الزجاج، ذات مقاومة و مرونة عالیة. یتم لصق شرائح السوبر علی سطح الخرسانة بالایبوکسي EST™10050 . شرائح CSP™0.7 السوبر الکربونیة المزدوجة منتج مثالي لترميم و تدعيم الأنابیب الصغیرة و مناسب للأنابیب ذات قطر 75 مم. سماکتها القلیلة و مرونتها الکبیرة تمکن المستخدم من لفها بسهولة علی ای عنصر او ای انبوب صغیر.
المواصفات التقنیة لشرائح FRP السوبر الزجاجیة المنضدة الرقیقة ثنائیة الإتجاة
سماکة الشریحة: 0.2 مم
قوة الشد: 350 میغاباسکال
درجة ضغط الأنابیب القابلة للترمیم بشرائح السوبر الزجاجیة الرقیقة حسب القطر
انبوب بقطر 75 مم 2.48 میغاباسکال
انبوب بقطر 100 مم 1.85 میغاباسکال
انبوب بقطر 150 مم 1.24 میغاباسکال
انبوب بقطر 200 مم 0.93 میغاباسکال
صفائح FRP أو ورق FRP هي صفائح بسمك بضعة مليمترات ولها قوة ممتازة في اتجاه واحد أو اتجاهين و كذلك باستخدام راتنجات اليبوكسي الخاصة لـ FRP تلصق على سطح الخرسانة أو الحديد . من خلال ربط صفائح الكربون بالسطح الخارجي للعناصر ، يتم تقوية القص و مقاومة الانحناء . يتم استخدام صفائح FRP بشكل شائع لتقوية و زيادة قوة هياكل الخرسانية المسلحة و هياكل الجاهزة ، و كذلك زيادة الصلابة و المقاومة و التحكم في التصدع في المنطقة اللدنة للأعضاء . اعتمادًا على التطبيق ، يمكن تصنيع صفائح FRP من ألواح الكربون و الزجاج و الأراميد. يتم استعمال الكربون على نطاق أوسع و متوفر بعرض 10 و 5 سم مع طول غير محدود . نظرًا لقوتها العالية وخفة وزنها ، يتم استخدام صفائح الكربون وشريط الكربون على نطاق واسع لتقوية العناصر المختلفة في المباني . أظهرت الأبحاث أن استخدام شريط الكربون في تدعيم عتبات الخرسانية المسلحة يمكن أن يزيد من سعة التحميل بنسبة تصل الى 170 % بينما يزيد استخدام شريط الكربون من الصلابة والتأخير في تكسير الخرسانة.
تطبيقات صفائح FRP
يتم استخدام صفائح و شرائط الكربون أحادية الاتجاه على نطاق واسع لتدعيم عتبات و أعمدة المباني و أسطح الجسور على نطاق واسع . تكلفة إصلاح واستبدال المكونات الهيكلية للجسور مرتفعة للغاية . حتى عندما تكون الظروف مناسبة ، عندما يتعلق الأمر بالإصلاحات ؛ يسبب الكثير من مشاكل في المرور . وفقًا للحالات المذكورة ، فإن طرق التدعيم الجديدة ، بما في ذلك استخدام مواد FRP لتحسين بنية الجسر و اعادة تأهيلها ، يكون أقل تكلفة من استبدال الأجزاء مع عناصر الجديدة. أيضا ، يكون وقت الذي يقضيه في التحسين الهيكلي اقل بكثير من سائر الطرق . اليوم في أنظمة تقوية الجسور ، صفائح FRP مصنوعة من زجاج GFRP ، آراميد AFRP ، کربن CFRP نظرًا لقوتها العالية ووزنها المنخفض ، فقد استخدمة بدلا من الصفائح الفولاذية .
