فلسفه ایجاد درزها در سازه‌ها
فلسفه ایجاد درزها در سازه‌ها، کنترل سطح بتن نسبت به ترک‌خوردگی‌ها و خرابی‌های احتمالی در سازه است. اگر بخواهیم درزها را در دو حوزه جداگانه بررسی کنیم، می‌توان آن‌ها را به دو دسته زیر تقسیم نمود:
- در سازه‌های بتنی: به منظورمحدودیت‌های اجرایی، مساحت زیاد بتن‌ریزی و همچنین مسئله کنترل زمان‌بندی بتن‌ریزی، ممکن است درزهایی در بتن اجرا شود.
- در کلیه سازه‌ها: به منظور شرایط جوی و جغرافیایی، شرایط معماری‌سازه، جدا نمودن ساختمان‌ها از هم برای جلوگیری از ریزش در هنگام زلزله،کنترل ترک‌خوردگی بتن و… درزهایی بصورت از قبل طراحی شده در سازه تعبیه و اجرا می‌شوند. این فرآیند به روش‌های مختلفی صورت می‌گیرد که در ادامه مفصل در رابطه با آن صحبت می کنیم.
ایجاد درز در سازه بتنی
برای سازه‌های بتنی ایجاد فواصل زمانی بین بتن‌ریزی در قسمتی از پروژه‌ها اجتناب ناپذیر است؛ برای ارتباط و اتصال مناسب قسمت‌هایی که در این فاصله زمانی از یکدیگر جدا افتاده‌اند، باید تمهیدات خاصی اندیشید که در نهایت منجر به ایجاد درزهای اجرایی یا درزهای سازه ای در سطح بتن می‌شوند. درزهای اجرایی در واقع فاصله پر شده میان بتن ریزی قدیم و بتن ریزی جدید است که باید برای اتصال بتن قدیم و جدید کاملا مهیا باشد. برای آماده‌سازی سطح بتن قدیم مراحل مختلفی صورت می‌گیرد مانند تمیز کردن سطوح با برس‌ها و فرچه‌ها و یا با هوای فشرده و آب. همچنین برای اتصال مناسب بهتر است سطح بتن قدیم مضرس باشد. در واقع با استفاده از ابزارهایی روی سطح بتن قدیم شیار بوجود آوریم که بتن قدیم با بتن جدید درگیر شود.
ایجاد درز در کلیه سازه‌ها

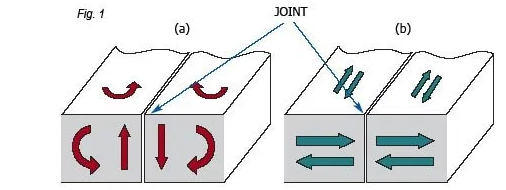

در رابطه با مکانیک درزهای ایجاد شده برای سازه‌های بتنی بین فواصل بتن ریزی باید گفت که این درزها که به درزهای سازه‌ای هم معروف هستند، باید امکان جابجایی افقی نسبت به سطح اتصال را داشته باشند که معمولاً در اثر حرکت حرارتی و انقباض ایجاد می شود. در عین حال نباید جابجایی عمودی یا خمشی داشته باشند.
درز ساختمانی چیست؟
درز ساختمانی به فاصله‌ای کنترل‌شده در قسمت‌های مختلف یک سازه گفته می‌شود که برای کنترل حرکات نسبی، جلوگیری از آسیب‌های احتمالی ناشی از تغییرات محیطی و افزایش دوام ساختمان در نظر گرفته می‌شود.
اهمیت وجود درزهای ساختمانی
بدون درزهای مناسب، سازه‌ها در معرض ترک‌خوردگی و تنش‌های بیش از حد قرار می‌گیرند. این موضوع می‌تواند منجر به کاهش عمر مفید ساختمان و در شرایط خاص، به تخریب کلی سازه منجر شود.
دلایل اصلی استفاده از درزهای ساختمانی
- جلوگیری از ایجاد تنش‌های اضافی در ساختمان.
- افزایش انعطاف‌پذیری سازه و کاهش خطر شکست.
- بهبود عملکرد سازه در برابر تغییرات دمایی و نشست‌های احتمالی.
- کاهش ترک‌های ناشی از انقباض و انبساط مصالح ساختمانی.
چرا از درزهای ساختمانی استفاده می‌کنیم؟
درزهای ساختمانی نقش مهمی در کنترل تنش‌های ناشی از انبساط، انقباض و نشست سازه دارند. این درزها از ترک‌خوردگی و آسیب‌های سازه‌ای جلوگیری کرده و دوام ساختمان را افزایش می‌دهند. از انواع درزهای ساختمان برای بهبود عملکرد ساختمان استفاده می‌شوند. اجرای صحیح این درزها اهمیت بالایی در افزایش مقاومت سازه و پایداری آن دارد.
کنترل تغییرات دمایی
ساختمان‌ها به‌طور مداوم در معرض تغییرات دمایی قرار دارند. این تغییرات باعث انبساط و انقباض مصالح می‌شود که در صورت نبود درزهای مناسب، به ترک‌خوردگی و تنش‌های داخلی در ساختمان منجر خواهد شد.
جلوگیری از ترک‌خوردگی
حرکات سازه‌ای، انقباض و انبساط بتن، نشست‌های جزئی و تغییرات بارگذاری می‌توانند باعث ایجاد ترک در ساختمان شوند. درزهای ساختمانی این حرکات را کنترل کرده و از ایجاد ترک‌های مخرب جلوگیری می‌کنند.
تحمل نشست‌های احتمالی
نشست زمین یکی از مهم‌ترین عوامل تخریب ساختمان‌ها است. با اجرای درزهای مناسب، می‌توان اثرات مخرب نشست‌های نامساوی را کاهش داده و از وارد شدن تنش‌های زیاد به سازه جلوگیری کرد.
هر آنچه باید درباره 8 نوع درز ساختمانی بدانید!
درزهای ساختمانی برای کنترل تنش‌ها و جلوگیری از ترک‌خوردگی سازه استفاده می‌شوند. این درزها شامل درز انبساط، درز انقباض، درز اجرایی، درز لغزشی، درز نشست، درز کنترلی، درز جداسازی و درز انقطاع هستند که هرکدام عملکرد خاصی در پایداری و دوام ساختمان دارند. اجرای صحیح این درزها تأثیر قابل‌توجهی در افزایش عمر مفید سازه دارد.

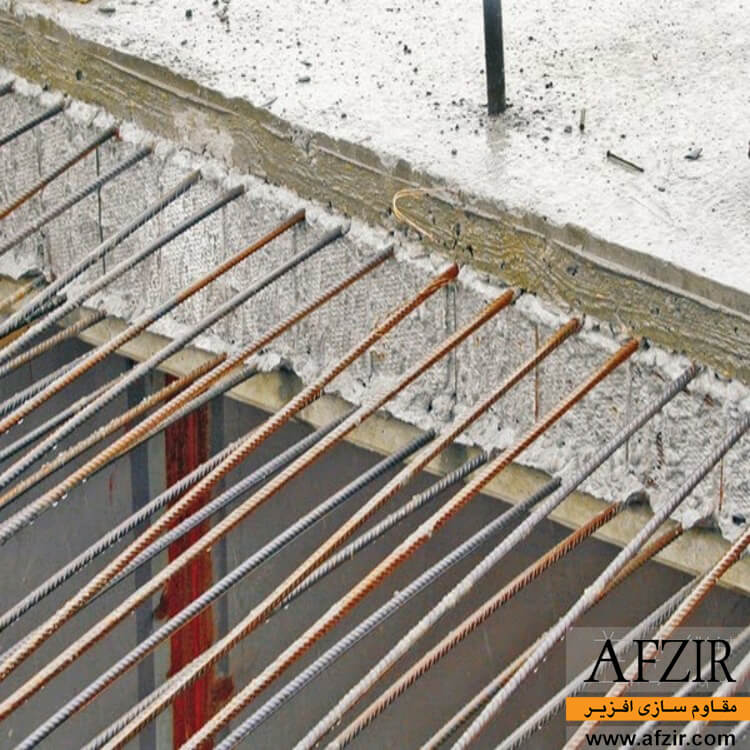

درز ساختمانی یا درز اجرایی (Construction Joint)
درز اجرایی در مواقعی که اجرای بتن‌ریزی در یک مرحله امکان‌پذیر نیست، ایجاد می‌شود. این درزها به‌طور عمدی در سازه تعبیه شده و هدف از آن‌ها امکان ادامه کار بتن‌ریزی در زمان دیگر بدون ایجاد ضعف سازه‌ای است.
درز اجرایی، شکاف یا فاصله بین دو دال بتنی جایی که این دو دال به صورت متوالی در سازه بهم متصل می‌گردند. درزهای اجرایی به کمک موانع تقسیم فولادی یا پلاستیکی در بتن قرار می گیرند.
اگرچه یک پیوند ضعیف می‌باشد که باعث مشکلات سروریس دهی می‌شود ولی وجود این درز در جایی که چندین سطح بتنی باید بهم متصل شوند ضروری می‌باشد.
مشکلات در درز اجرایی به علت عدم توجه کافی به طراحی و موقعیت آن می‌باشد که باعث مشکلات سرویس دهی و دوام ناکافی می‌شود.
ویژگی‌های کلیدی:
- معمولاً در محل‌هایی مانند تیرها، دال‌ها و ستون‌ها ایجاد می‌شود.
- به نحوی طراحی می‌شود که پیوستگی میان دو قسمت بتن‌ریزی‌شده حفظ شود.
- در محل‌های کمترین تنش در نظر گرفته می‌شود.

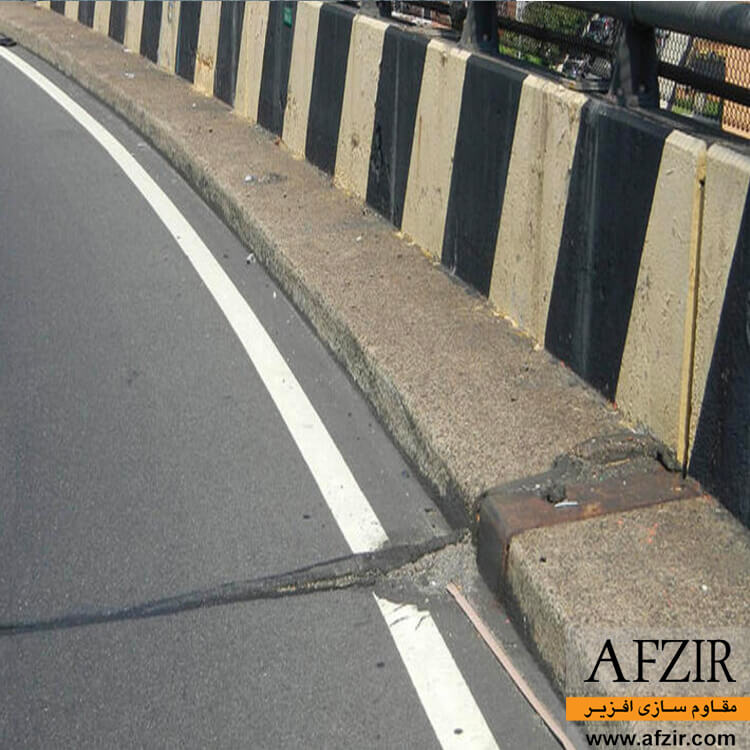

درز انبساطی (Expansion Joint)
این نوع درز برای جبران انبساط حرارتی مصالح ساختمانی در اثر افزایش دما ایجاد می‌شود. در واقع، این درزها باعث می‌شوند که بخش‌های مختلف ساختمان بتوانند بدون ایجاد تنش‌های اضافی، به‌صورت مستقل از یکدیگر حرکت کنند.
وجود درز انبساط ساختمان سبب می‌شود که بتن حرکت پیش بینی شده را با انبساط یا انقباض و با استفاده از تغییر دمای روزانه جذب نماید. در صورت عدم استفاده از درزهای انبساطی منجر به ایجاد ترک‌های کنترل نشده در بتن می‌گردد.
خرابی درزگیرها و ماده پر کننده درز باعث می‌شود که دیواره جانبی درز انبساط ساختمان بدون محافظت باقی بماند. در صورت عدم اجرای صحیح، درز در اثر ورود آب و سایر مواد پوسته پوسته شده و عمر مفید سازه بتنی کم می‌شود.
ویژگی‌های کلیدی:
- معمولاً در ساختمان‌های بزرگ، پل‌ها و سازه‌های صنعتی کاربرد دارد.
- از پرکننده‌های انعطاف‌پذیر برای جلوگیری از ورود گردوغبار و آب استفاده می‌شود.
- معمولاً در فواصل معین (حدوداً هر 30 تا 60 متر) اجرا می‌شود.
درز جداسازی (Isolation Joint)
درز جداسازی برای تفکیک قسمت‌هایی از ساختمان که ممکن است حرکت‌های متفاوتی داشته باشند، استفاده می‌شود. این نوع درز معمولاً بین بخش‌هایی مانند فونداسیون و ستون‌ها، یا دیوارها و کف اجرا می‌شود.
از دیگر درزهای سازه‌ای، می‌توان به درزهایی اشاره کرد که نقش ایزوله کردن و جداسازی دال بتنی از قسمت‌های دیگر سازه را به عهده دارند.
از آنجا که نقش و عملکرد دال بتنی نسبت به المان‌های دیگر سازه مانند ستون و تیر متفاوت است، می‌توان با استفاده از این درزهای سازه‌ای که به درزهای ایزوله نیز معروف هستند، دال بتنی را از بخش‌های دیگر جدا نمود.
المان‌هایی با دهانههای بزرگ و بدون درز، ممکن است تحت تاثیر گرمای خورشید دچار انبساط و تخریب شوند. درزهای جداسازی یا ایزوله با قرار دادن مواد اتصال پیش‌ساخته در کنار ستون،دیوار یا لوله‌های پایه،قبل از ریختن دال ایجاد می‌شود.
مواد اتصال جداسازی معمولاً تخته فیبر آغشته به آسفالت است. اگرچه پلاستیک، چوب پنبه، لاستیک و نئوپرن نیز موجود است.
ویژگی‌های کلیدی:
- از انتقال تنش‌های ناشی از نشست یا حرکت‌های مجزا جلوگیری می‌کند.
- معمولاً از مواد انعطاف‌پذیر مانند نوارهای لاستیکی یا پدهای فشرده ساخته می‌شود.

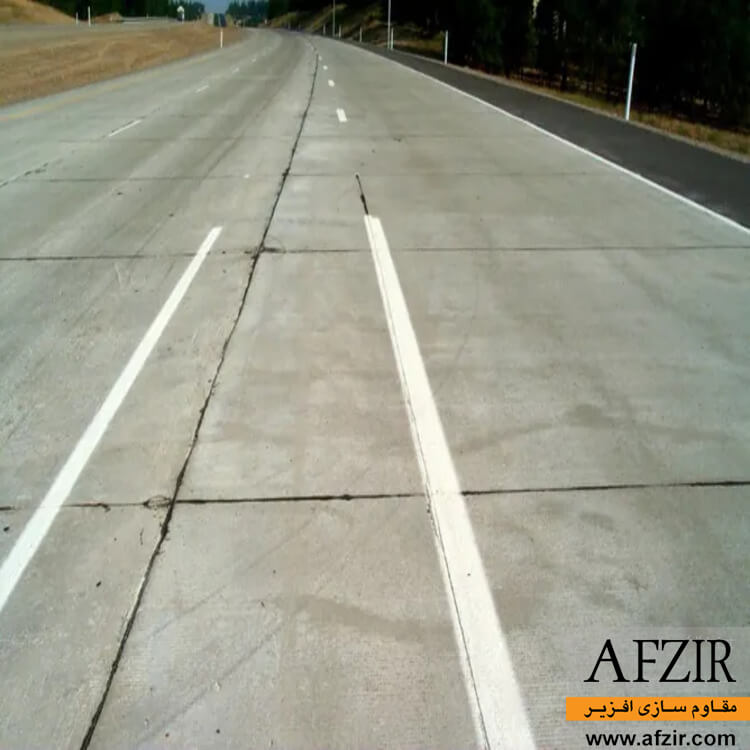

درز انقباض یا درز جمع‌شدگی (Contraction Joint)
درز انقباضی برای کنترل ترک‌های ناشی از جمع‌شدگی بتن در حین خشک شدن اجرا می‌شود. در صورت نبود این درزها، ترک‌های نامنظم و غیرقابل‌کنترل در سطح بتن ظاهر می‌شوند.
برای جلوگیری از ترک خوردن بتن به دلیل جمع شدگی در حین عمل آوری، از درز انقباضی استفاده می‌شود.
درزهای انقباضی، بیشتر در راهسازی وجود دارد. در پهنه‌های راه با طول زیاد و در عرشه‌ی پل‌ها، درزهایی برای مقابله با ترک‌ها تعبیه می‌شوند، درزهای انقباضی معمولا 1/3 الی 1/4 درصد عمق دال هستند و در فواصل 3 الی 15 متری تکرار می‌شوند.
زمانی که بتن به اندازه کافی سخت گردد یک درز انقباض با اره بر روی بتن عمل آوری شده ایجاد می‌شود و این عمل معمولا 12-6 ساعت پس از ریختن بتن انجام می‌شود البته این زمان متناسب با محیط بتن ریزی و نوع اختلاط می‌باشد.
ویژگی‌های کلیدی:
- معمولاً در پیاده‌روها، کف‌های بتنی و دیوارهای طویل کاربرد دارد.
- با برش‌های سطحی در بتن تازه یا اجرای نوارهای انعطاف‌پذیر درز ایجاد می‌شود.
- فاصله بین این درزها بسته به نوع بتن و ضخامت آن، بین 3 تا 6 متر متغیر است.
درز کنترل (Control Joint)
درز کنترل به‌منظور کاهش و کنترل ترک‌های ناشی از تنش‌های انبساط و انقباض بتن ایجاد می‌شود. این درزها در مواقعی که امکان استفاده از درزهای انقباضی یا انبساطی وجود ندارد، کاربرد دارند.
ویژگی‌های کلیدی:
- در دیوارهای بزرگ، کف‌های صنعتی و سازه‌های بتنی استفاده می‌شود.
- از مواد پرکننده مخصوص برای جلوگیری از نفوذ آب و گردوغبار استفاده می‌شود.
درز نشست (Settlement Joint)
این نوع درز برای جلوگیری از اثرات نشست‌های نامساوی دو بخش از یک ساختمان اجرا می‌شود. در مواردی که فونداسیون‌های مختلفی در یک پروژه وجود داشته باشد، استفاده از درز نشست ضروری است.
ویژگی‌های کلیدی:
- مانع از انتقال تنش‌های ناشی از نشست نامتقارن به سایر بخش‌های سازه می‌شود.
- معمولاً بین ساختمان‌های قدیمی و جدید، یا سازه‌هایی با فونداسیون‌های متفاوت اجرا می‌شود.
درز لغزش (Sliding Joint)
درز لغزش برای کاهش اثرات تنش‌های افقی ناشی از تغییرات حرارتی، زلزله یا بارهای جانبی به کار می‌رود.
ویژگی‌های کلیدی:
- معمولاً در مخازن، سازه‌های صنعتی و ساختمان‌های با تغییرات دمایی بالا اجرا می‌شود.
- با استفاده از لایه‌های مخصوص برای جلوگیری از اصطکاک بین دو بخش سازه اجرا می‌شود.

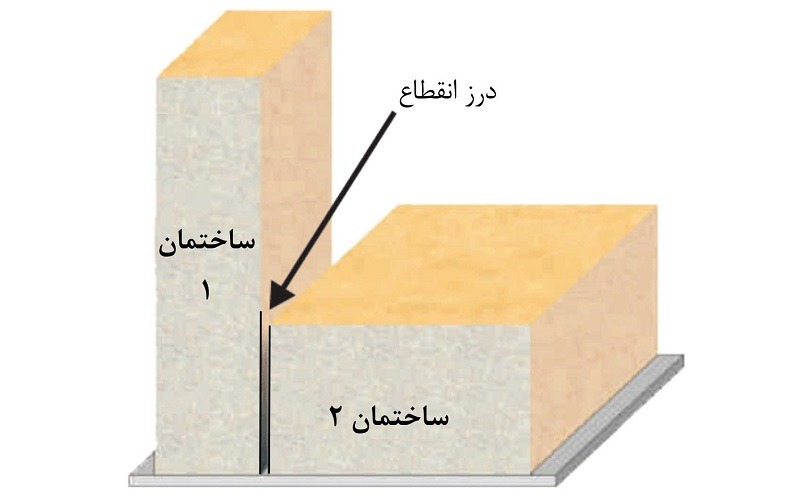

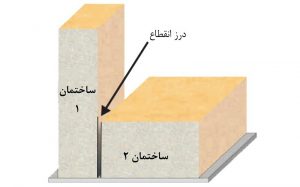

درز انقطاع (Separation Joint)
درزهایی هم وجود دارند که بیشتر نقش معماری در سازه دارند و در پلان‌های معماری اعمال می‌شوند. درز انقطاع ساختمان که فاصله‌ای است بین یک ساختمان و ساختمان مجاور آن که باید کاملا خالی و یا با موادی سبک که اتصالی بین ساختمان موجود با ساختمان مجاور ایجاد نمی‌کند، پر شود.
طبق آیین‌نامه 2800 زلزله ایران، ساختمان‌های مجاور باید از طریق درز انقطاع از یکدیگر جدا شوند تا در هنگام زلزله، ضربه‌ای به سازه‌های هم‌جوار وارد نشود. این درز معمولاً در ساختمان‌های بلند و مناطق لرزه‌خیز اجرا می‌شود.
درزهای ساختمانی در کجا استفاده می‌شوند؟
درزهای ساختمانی بسته به نوع سازه و نیازهای مهندسی، در بخش‌های مختلفی از پروژه‌های عمرانی مورد استفاده قرار می‌گیرند. این درزها نقش مهمی در بهبود عملکرد سازه و افزایش عمر مفید آن دارند. در ادامه، مهم‌ترین محل‌های اجرای درزهای ساختمانی بررسی می‌شود:
مخازن و سازه‌های نگهداری مایعات
در مخازن ذخیره آب، نفت و سایر مایعات، اجرای درزهای آب‌بندی بسیار مهم است. درزهای ساختمانی به کاهش تنش‌های داخلی و جلوگیری از نشت سیالات کمک می‌کنند.
محل‌های اجرای درز در مخازن:
- اتصال دیوار مخزن به کف: اجرای درز جداسازی برای جلوگیری از ترک‌خوردگی.
- سطوح داخلی مخازن: استفاده از درزهای مقاوم در برابر فشار آب برای جلوگیری از نشت.
تونل‌ها و مترو
در پروژه‌های زیرزمینی مانند تونل‌ها و مترو، اجرای درزهای ساختمانی نقش مهمی در کاهش فشارهای وارده از زمین و جذب حرکات لرزه‌ای دارد.
محل‌های اجرای درز در تونل‌ها:
- اتصال بین سگمنت‌های تونل: برای جذب تنش‌های ناشی از حرکت‌های زمین.
- کف و دیواره‌های ایستگاه‌های مترو: اجرای درزهای انبساطی برای کاهش ترک‌های ناشی از نشست‌ها.
انواع پل‌ها
پل‌ها به دلیل قرارگیری در محیط‌های باز و تأثیرات گسترده تغییرات دمایی و بارهای دینامیکی، نیاز به درزهای ساختمانی مخصوصی دارند. معمولاً درزهای انبساطی و لغزش در پل‌ها اجرا می‌شوند تا امکان تغییر طول و حرکت بخش‌های مختلف را فراهم کنند.
محل‌های اجرای درز در پل‌ها:
- اتصال بین دهانههای پل: برای جذب تنش‌های ناشی از انبساط و انقباض.
- اتصال پل به ستون‌ها: اجرای درزهای لغزشی برای کاهش اثرات لرزه‌ای.
- اتصال پل به تکیه‌گاه‌ها: استفاده از بالشتک‌های الاستومری برای کاهش ضربه‌ها و حرکات.
ساختمان‌های بتنی مسلح
ساختمان‌های بتنی به دلیل ماهیت شکننده بتن و حساسیت آن به تغییرات حرارتی و تنش‌های سازه‌ای، نیاز به انواع مختلف درزهای ساختمانی دارند. در این ساختمان‌ها، درزهای انبساطی، انقباضی و اجرایی برای کنترل ترک‌ها و جلوگیری از آسیب‌های ناشی از جمع‌شدگی یا نشست سازه اجرا می‌شوند.
محل‌های اجرای درز در ساختمان‌های بتنی:
- دیوارهای بتنی: برای کاهش تنش‌های حرارتی و جلوگیری از ترک‌های حرارتی.
- دال‌های بتنی (کف‌سازی): درزهای انقباضی و کنترل برای مدیریت ترک‌های ناشی از جمع‌شدگی بتن.
- فونداسیون: استفاده از درز نشست در شرایطی که احتمال نشست‌های نامتقارن وجود دارد.
ساختمان‌های فلزی
در ساختمان‌های فلزی نیز نیاز به درزهای ساختمانی وجود دارد، اما ماهیت این درزها ممکن است با درزهای بتن متفاوت باشد. در این ساختمان‌ها، معمولاً درزهای انبساطی و درز انقطاع اجرا می‌شوند تا از مشکلاتی مانند تغییر شکل‌های نامطلوب و برخورد ساختمان‌های مجاور در هنگام زلزله جلوگیری شود.
محل‌های اجرای درز در ساختمان‌های فلزی:
- اتصالات تیر و ستون: برای کنترل تغییر شکل‌های حرارتی.
- فاصله بین ساختمان‌های مجاور: طبق آیین‌نامه 2800 زلزله، درز انقطاع برای کاهش خطر برخورد ساختمان‌های مجاور الزامی است.
- سازه‌های سقف فلزی: در پروژه‌های صنعتی که سقف‌های فلزی طولانی دارند، درزهای انبساطی ساختمان به کار می‌رود.
ساختمان‌های صنعتی
در کارخانه‌ها، سوله‌های صنعتی و تأسیسات تولیدی، اجرای درزهای ساختمانی نقش مهمی در جلوگیری از ترک‌خوردگی کف‌ها، کنترل نشست‌ها و تأمین ایمنی تجهیزات دارد.
محل‌های اجرای درز در ساختمان‌های صنعتی:
- کف‌سازی سوله‌های صنعتی: برای جلوگیری از ترک‌های ناشی از بارهای سنگین و تردد ماشین‌آلات.
- دیوارهای بتنی در بخش‌های تولیدی: برای کاهش تنش‌های ناشی از لرزش تجهیزات.
- سازه‌های دارای کوره یا تأسیسات دمای بالا: اجرای درزهای انبساطی برای جبران تغییرات حرارتی.
3 نوع مصالح مصرفی جهت اجرای درزهای ساختمانی
مصالح مورد استفاده در اجرای درزهای ساختمانی بسته به نوع درز و شرایط اجرایی متفاوت است. این مصالح به سه دسته کلی تقسیم می‌شوند:
مصالح پرکننده درز (فیلر)
این مصالح به منظور پر کردن فضای خالی درزها و جلوگیری از ورود گردوغبار، آب و سایر مواد مزاحم استفاده می‌شوند.
انواع مصالح پرکننده درز:
- ماستیک‌های پلی‌یورتان و سیلیکونی: دارای انعطاف‌پذیری بالا و مقاوم در برابر شرایط محیطی.
- نوارهای فشرده الاستومری: مناسب برای درزهای انبساطی ساختمان و کنترل.
- فوم‌های پلی‌اتیلن و فوم فشرده (Backer Rod): برای پر کردن درزهای عمیق و کمک به کاهش مصرف درزگیرها.
مصالح آب‌بندی
این مصالح نقش مهمی در جلوگیری از نفوذ آب و مایعات به درون درزها دارند و در سازه‌هایی مانند مخازن، پل‌ها و تونل‌ها به کار می‌روند.
انواع مصالح آب‌بندی درز:
- نوارهای واتر استاپ (Waterstop): ساخته‌شده از PVC یا لاستیک، مناسب برای آب‌بندی درزهای اجرایی و انبساطی.
- ماستیک‌های قیری و پلی‌یورتان: مناسب برای محیط‌های مرطوب و مقاوم در برابر آب.
- رزین‌های اپوکسی: دارای چسبندگی عالی و مقاوم در برابر مواد شیمیایی.
مصالح پوشش درز
این دسته شامل موادی است که برای محافظت از درزها و جلوگیری از نفوذ گردوغبار و رطوبت به کار می‌روند.
انواع پوشش درز:
- ورق‌های فلزی یا لاستیکی: برای پوشش درزهای انبساطی در کف‌ها و پل‌ها.
- رنگ‌های اپوکسی و پوشش‌های مقاوم شیمیایی: برای افزایش دوام درزها در محیط‌های صنعتی.
- نوارهای درزگیر آلومینیومی و PVC: مناسب برای سطوح کف‌سازی و نمای ساختمان.
درزهای ساختمانی چگونه اجرا می‌شوند؟
اجرای صحیح درزهای ساختمانی، یکی از عوامل کلیدی در افزایش عمر مفید سازه و جلوگیری از مشکلاتی نظیر ترک‌خوردگی، نشت آب و تنش‌های اضافی در ساختمان است. هر نوع درز ساختمانی بسته به موقعیت اجرایی، نوع سازه، کاربری و الزامات طراحی، مراحل خاص خود را دارد. در این بخش، به بررسی روش‌های اجرایی، ابزارها و چالش‌های رایج در اجرای درزهای ساختمانی پرداخته‌ایم.
ابزارها و تکنیک‌های مورد استفاده برای اجرای درزها
اجرای درزهای ساختمانی نیازمند ابزارها و تجهیزات مخصوصی است که بسته به نوع درز، روش اجرا متفاوت خواهد بود.
ابزارهای مورد استفاده برای اجرای درزهای ساختمانی:
- ماستیک‌زن و تزریق‌کننده مواد درزگیر: برای تزریق ماستیک‌های درزگیری در درزهای ساختمانی و جلوگیری از نفوذ آب و گردوغبار.
- نوارهای واتر استاپ (Waterstop): جهت آب‌بندی درزهای اجرایی و انبساطی. این نوارها در هنگام بتن‌ریزی درون سازه قرار داده می‌شوند.
- صفحات فلزی و لاستیکی پوشش‌دهنده درز: برای درزهای انبساطی در کف‌ها، پل‌ها و ساختمان‌های صنعتی.
- مواد درزبندی شامل ماستیک پلی‌یورتان، اپوکسی و سیلیکونی: برای محافظت از درزها در برابر رطوبت، گردوغبار و نفوذ مواد شیمیایی.
- دستگاه برش بتن: برای ایجاد درزهای انقباضی (جمع‌شدگی) در بتن تازه استفاده می‌شود. برش‌های کنترل‌شده‌ای را در عمق مشخصی از بتن ایجاد می‌کند.
تکنیک‌های اجرایی:
- برش کنترلی بتن: استفاده از دستگاه‌های مخصوص برای ایجاد شیارهای دقیق در بتن.
- قالب‌گذاری ویژه درزهای انبساطی: نصب المان‌های الاستیک پیش از بتن‌ریزی.
- درزگیری با مواد انعطاف‌پذیر: پر کردن درزها با ماستیک‌ها و پلیمرهای مخصوص.
نحوه مکان‌یابی درزهای ساختمانی
یکی از اولین مراحل اجرای درز، تعیین محل دقیق آن در سازه است. مکان‌یابی صحیح درزها نقش مهمی در کنترل تنش‌های داخلی سازه و جلوگیری از مشکلات ساختاری دارد.
اصول مکان‌یابی درزهای ساختمانی:
- درزهای انبساطی: هر 30 تا 60 متر یک‌بار در ساختمان‌ها، کف‌های بتنی و پل‌ها اجرا می‌شود تا تغییرات دمایی را جبران کند.
- درزهای انقباضی (جمع‌شدگی): در دال‌های بتنی و کف‌های صنعتی، معمولاً در فواصل 3 تا 6 متری طراحی می‌شود تا ترک‌های ناشی از جمع‌شدگی بتن کنترل شوند.
- درز اجرایی: این درزها در مکان‌هایی که بتن‌ریزی در چند مرحله انجام می‌شود (مثلاً در ارتفاعات مختلف ساختمان) تعبیه می‌گردند.
- درزهای جداسازی و نشست: در مرزهای میان بخش‌هایی از ساختمان که ممکن است به‌طور مستقل حرکت کنند، قرار می‌گیرند (مانند اتصال فونداسیون به ستون‌ها).
- درز انقطاع: طبق آیین‌نامه 2800 زلزله ایران، در ساختمان‌های مجاور باید درز انقطاع در نظر گرفته شود تا از ضربه احتمالی در هنگام زلزله جلوگیری کند.
نکته مهم: محل اجرای درزها باید از قبل در نقشه‌های اجرایی مشخص شود و پس از بتن‌ریزی قابل‌تغییر نیست.
چالش‌های رایج در اجرای درزها و راه‌حل‌ها
اجرای نادرست درزهای ساختمانی می‌تواند منجر به بروز مشکلات جدی در سازه شود. برخی از چالش‌های رایج و راه‌حل‌های آن‌ها در ادامه آورده شده است:
ترک‌خوردگی در اطراف درزهای ساختمانی
دلیل: نامناسب درزها، اجرای دیرهنگام برش‌های کنترلی یا عدم استفاده از مواد مناسب پرکننده.
راه‌حل:
- بررسی مجدد طراحی و رعایت فاصله استاندارد درزها.
- استفاده از مواد انعطاف‌پذیر مانند ماستیک‌های پلی‌یورتان در پر کردن درزها.
نشت آب از درزهای اجرایی و انبساطی
دلیل: عدم استفاده از نوارهای واتر استاپ یا درزگیری نامناسب.
راه‌حل:
- استفاده از نوارهای واتر استاپ PVC یا لاستیکی در محل درزهای اجرایی.
- تزریق رزین‌های اپوکسی و پلی‌یورتان برای آب‌بندی درزهای بتن.
آسیب‌دیدگی پوشش درزها در پل‌ها و کف‌های صنعتی
دلیل: استفاده از پوشش‌های نامناسب یا عدم رعایت جزئیات اجرایی.
راه‌حل:
استفاده از ورق‌های فلزی مقاوم به سایش در محل‌هایی که در معرض بارهای دینامیکی و عبور وسایل نقلیه هستند.
پر شدن درزهای ساختمانی با گردوغبار و آلودگی
دلیل: عدم استفاده از درزگیرهای مناسب و محافظت نکردن درزها در زمان اجرا.
راه‌حل:
استفاده از نوارهای فشرده الاستومری و فوم پلی‌اتیلن برای جلوگیری از ورود آلودگی به داخل درزها.
نتیجه‌گیری:
- اجرای صحیح درزهای ساختمانی نیازمند دقت بالا و رعایت استانداردهای اجرایی است.
- استفاده از مصالح مناسب، مکان‌یابی دقیق و اجرای تخصصی، می‌تواند از مشکلات آینده جلوگیری کند.
اهمیت درزهای ساختمانی در سازه‌های صنعتی و پل‌ها
درزهای ساختمانی در سازه‌های صنعتی و پل‌ها نقش بسیار حیاتی دارند و بدون اجرای صحیح آن‌ها، مشکلات ساختاری جدی ایجاد خواهد شد.
اهمیت درزها در سازه‌های صنعتی:
- کاهش تنش‌های مکانیکی: درزهای انبساطی ساختمان و نشست از اعمال بارهای اضافی به سازه جلوگیری می‌کنند.
- مقاومت در برابر ارتعاشات: درزهای مخصوص در بخش‌های حساس صنایع برای کاهش لرزش و ضربه اجرا می‌شوند.
- افزایش عمر مفید سازه: درزهای جداسازی مانع از انتشار ترک‌ها و آسیب‌های ناشی از انقباض و انبساط می‌شوند.
اهمیت درزها در پل‌ها و جاده‌ها:
- جبران تغییرات دمایی: تغییرات دمایی شدید در پل‌ها موجب انبساط و انقباض می‌شود که درزهای ساختمانی این تغییرات را مدیریت می‌کنند.
- افزایش ایمنی و کاهش استهلاک: درزهای انبساطی ساختمان از ایجاد ترک‌های غیرقابل‌کنترل و فرسایش در پل‌ها جلوگیری می‌کنند.
- کنترل حرکات ناشی از زلزله و نشست‌های زمین: درزهای انقطاع و لغزشی به پایداری بیشتر سازه‌های حمل‌ونقل کمک می‌کنند.
نتیجه‌گیری:
درزهای ساختمانی نقش مهمی در پایداری، دوام و عملکرد سازه‌های صنعتی و پل‌ها دارند. استفاده از مصالح و روش‌های اجرایی صحیح، تضمین‌کننده کیفیت و ایمنی این سازه‌ها است.
هزینه اجرای درز ساختمانی چقدر است؟
هزینه اجرای درزهای ساختمانی بسته به نوع درز، مصالح مورد استفاده، موقعیت پروژه و میزان پیچیدگی اجرای آن متفاوت است. اجرای درزهای ساختمانی بخش مهمی از فرآیند ساخت‌وساز است که نه‌تنها روی دوام و ایمنی ساختمان تأثیر می‌گذارد، بلکه در مدیریت هزینه‌های پروژه نیز نقش کلیدی دارد. در این بخش، تمامی عوامل تأثیرگذار بر هزینه اجرای درزهای ساختمانی را بررسی می‌کنیم.
عوامل تأثیرگذار بر هزینه اجرای درزهای ساختمانی
نوع درز ساختمانی: هر نوع درز ساختمانی به دلیل ویژگی‌ها و متریال موردنیاز، هزینه‌های متفاوتی دارد. برخی درزها مانند درز اجرایی و درزهای کنترل ترک هزینه‌های پایین‌تری دارند، درحالی‌که درزهای انبساطی ساختمان، نشست و انقطاع به دلیل پیچیدگی‌های اجرایی و استفاده از مصالح خاص، هزینه بالاتری خواهند داشت.
مقایسه هزینه‌ها بر اساس نوع درز:
| نوع درز | هزینه اجرای تقریبی (در هر متر) | عوامل مؤثر بر هزینه |
| درز اجرایی | کم | استفاده از بتن و مواد پرکننده |
| درز انبساطی | متوسط تا بالا | نیاز به نوارهای واتر استاپ، پوشش‌های محافظتی |
| درز انقباضی (جمع‌شدگی) | کم تا متوسط | اجرای ساده‌تر با دستگاه برش بتن |
| درز جداسازی | متوسط | استفاده از مصالح مخصوص برای جلوگیری از انتقال تنش |
| درز نشست | بالا | نیاز به محاسبات دقیق و اجرای مصالح انعطاف‌پذیر |
| درز لغزش | بالا | استفاده از صفحات لغزشی و متریال ضداصطکاک |
| درز انقطاع | بسیار بالا | اجرای پیچیده و الزامات آیین‌نامه‌ای |
نوع مصالح مصرفی: یکی دیگر از عوامل اصلی تعیین هزینه اجرای درز، نوع مصالح مورد استفاده است. در اجرای درزهای ساختمانی، سه نوع متریال اصلی استفاده می‌شود:
- مصالح پرکننده درز (فیلر): شامل فوم پلی‌اتیلن، نوارهای فشرده الاستومری و ماستیک‌های درزبندی.
- مصالح آب‌بندی: شامل نوارهای واتر استاپ PVC، لاستیکی و مواد درزبند اپوکسی و پلی‌یورتان.
- مصالح پوششی: شامل پروفیل‌های آلومینیومی، ورق‌های فلزی و لاستیکی مخصوص کف‌سازی.
مقایسه هزینه مصالح پرکاربرد در اجرای درز:
| نوع مصالح | هزینه تقریبی در هر متر | کاربرد |
| ماستیک پلی‌یورتان | متوسط | درزبندی و آب‌بندی درزها |
| نوار واتر استاپ PVC | بالا | جلوگیری از نفوذ آب در درزهای اجرایی و انبساطی |
| فوم پلی‌اتیلن (Backer Rod) | کم | پرکننده درزهای کنترل و انقباضی |
| پروفیل‌های فلزی درز انبساطی | بالا | محافظت از درزهای ساختمانی در کف و پل‌ها |
نتیجه‌گیری:
- مصالح پرکننده معمولاً هزینه کمتری دارند، اما برای جلوگیری از ترک‌های سازه‌ای ضروری‌اند.
- مصالح آب‌بندی مانند نوارهای واتر استاپ گران‌تر هستند، اما برای افزایش عمر مفید ساختمان حیاتی‌اند.
- مصالح پوششی درزها مانند پروفیل‌های آلومینیومی و فولادی، هزینه بیشتری دارند و عمدتاً در پروژه‌های خاص صنعتی و پل‌ها استفاده می‌شوند.
روش اجرای درز ساختمانی
هزینه اجرای درزها بسته به روش اجرایی متفاوت است. برخی از روش‌ها شامل:
- برش بتن برای ایجاد درزهای انقباضی: هزینه کمتر، اما مناسب فقط برای دال‌های بتنی.
- نصب نوار واتر استاپ در بتن‌ریزی: هزینه بالاتر به دلیل نیاز به دقت زیاد در اجرا.
- اجرای ماستیک‌های درزبندی و آب‌بندی: هزینه متوسط، اما نیاز به نگهداری دوره‌ای دارد.
- استفاده از صفحات فلزی پوشش درزها: هزینه بالا، اما برای جلوگیری از آسیب‌دیدگی درزها در شرایط خاص کاربرد دارد.
نتیجه‌گیری:
- روش‌های ساده مانند برش بتن هزینه کمتری دارند، اما برای درزهای خاص مانند انبساطی و انقطاع، نیاز به روش‌های پرهزینه‌تر خواهد بود.
- انتخاب روش اجرای مناسب بر اساس کاربری ساختمان، تأثیر مستقیم بر هزینه کلی پروژه دارد.
اهمیت برنامه‌ریزی اقتصادی در طراحی و اجرای درزها
هزینه اجرای درزهای ساختمانی می‌تواند درصد قابل‌توجهی از بودجه پروژه را به خود اختصاص دهد. بنابراین، برنامه‌ریزی اقتصادی صحیح در انتخاب نوع درز، روش اجرا و مصالح مصرفی، تأثیر بسزایی در کنترل هزینه‌ها خواهد داشت.
نکات کلیدی در مدیریت هزینه اجرای درزهای ساختمانی:
- انتخاب نوع درز بر اساس نیاز پروژه: جلوگیری از اجرای درزهای غیرضروری.
- استفاده از مواد باکیفیت اما اقتصادی: تعادل بین کیفیت و هزینه.
- در نظر گرفتن هزینه‌های تعمیر و نگهداری: برخی از مصالح اولیه گران‌ترند، اما در درازمدت باعث کاهش هزینه‌های تعمیرات می‌شوند.
- همکاری با تیم‌های اجرایی متخصص: اجرای نادرست درزها می‌تواند باعث افزایش هزینه‌های بازسازی شود.
کلام پایانی
درزهای ساختمانی یکی از مهم‌ترین بخش‌های طراحی و اجرای ساختمان‌ها هستند که با کنترل تنش‌ها، جلوگیری از ترک‌خوردگی و افزایش دوام سازه‌ها، تأثیر بسزایی در عملکرد و طول عمر پروژه‌های عمرانی دارند.
جمع‌بندی نکات مهم:
- درزهای ساختمانی به دسته‌های مختلفی مانند درز اجرایی، انبساطی، انقباضی، جداسازی، کنترل، نشست، لغزش و انقطاع تقسیم می‌شوند.
- هر نوع درز نقش خاصی در پایداری و ایمنی ساختمان دارد و باید بر اساس اصول مهندسی و استانداردهای ملی طراحی و اجرا شود.
- مصالح مورد استفاده برای درزها شامل فیلرها، مواد آب‌بندی و پوشش‌های حافظتی هستند که بسته به شرایط پروژه انتخاب می‌شوند.
- روش‌های اجرایی درزهای ساختمانی شامل برش بتن، نصب نوارهای واتر استاپ، درزبندی با ماستیک و استفاده از پروفیل‌های فلزی می‌شود.
- هزینه اجرای درزها تحت تأثیر عواملی مانند نوع درز، نوع مصالح مصرفی، روش اجرا و محل پروژه قرار دارد.
- برنامه‌ریزی اقتصادی صحیح و استفاده از متریال مناسب، می‌تواند هزینه‌ها را کاهش داده و عملکرد درزها را بهینه کند.
در نهایت، اجرای اصولی درزهای ساختمانی علاوه بر کاهش مشکلات سازه‌ای، تأثیر مستقیمی بر دوام و ایمنی ساختمان دارد. برای اطمینان از اجرای صحیح این فرآیند، مشاوره با متخصصان و استفاده از متریال استاندارد توصیه می‌شود. در صورتی که نیاز به راهنمایی در انتخاب بهترین نوع درز، مصالح مناسب یا اجرای حرفه‌ای دارید، کارشناسان ما آماده ارائه مشاوره تخصصی به شما هستند. همین حالا تماس بگیرید!
