به دنبال فرسوده شدن سازه های زیر بنایی و نیاز به تقویت سازه ها برای برآورده کردن شرایط سخت گیرانه طراحی و لرزه ای، طی دو دهه اخیر تأکید فراوانی بر روی تعمیر و مقاوم سازی سازه ها در سراسر جهان، با تکنیک های استفاده از مواد مرکب FRP به عنوان مسلح کننده خارجی صورت گرفته است. اطلاعات زیادی که از تحقیقات آزمایشگاهی انجام شده بر روی اتصالات تیر- ستون بتنی بدست آمده، نشان دهنده وقوع شکست برشی در اتصال تحت بارهای لرزه ای می باشد. جهت بررسی آزمایشگاهی اتصال بتن آرمه خارجی تقویت شده با FRP، دو نمونه با مقیاس 1.2 ساخته شده و تحت بارهای چرخه ای قرار گرفتند. در هر دو نمونه ضوابط شکل پذیری متوسط مبحث نهم مقررات ملی ساختمان در مورد خاموت گذاری فشرده در ناحیه بحرانی تیر و چشمه اتصال رعایت نشده است. نمونه اول به عنوان مرجع ضعیف در نظر گرفته شده و نمونه دوم نیز با یک الگوی تقویت توسط ورق های FRP مقاوم سازی شد. پس از آزمایش های اتصالات، نتایج حاکی از آن بود که تقویت صورت گرفته در نمونه دوم باعث افزایش مقاومت و ظرفیت باربری اتصال شده است، همچنین از ایجاد شکست برشی در ناحیه بحرانی تیر و چشمه اتصال و انهدام و تخریب بتن در این نواحی جلوگیری شد.
ﺑﺮای تأمین شکلپذیری ﻛﺎﻓﻲ اﻋﻀﺎ و ﻧﻴﺰ اﺗﺼﺎﻻت ﺑﺘﻨﻲ در ﺑﺮاﺑﺮ ﺑﺎرﻫﺎی وارده، ﺿﻮاﺑﻂ ویژهای در آئیننامههای ﻣﺨﺘﻠﻒ وارد ﮔﺮدﻳﺪه ﻛﻪ رﻋﺎﻳﺖ آنها در ﺳﺎﺧﺖ سازههای بتنآرمه ﺿﺮوری میباشد و اﻳﻦ در ﺣﺎﻟﻲ اﺳﺖ ﻛﻪ ﺑﺴﻴﺎری از ساختمانهای بتنآرمه ﺑﺎ ﺳﻴﺴﺘﻢ ﻗﺎب ﺧﻤﺸﻲ ﻛﻪ در نیمقرن ﮔﺬﺷﺘﻪ در ﺳﺮﺗﺎﺳﺮ دﻧﻴﺎ احداثشدهاند، ﺑﻪ دﻟﻴﻞ ﻃﺮاﺣﻲ ﺑﺮ ﻣﺒﻨﺎی آئیننامههای ﻗﺪﻳﻤﻲ ﻛﻪ ﺿﻮاﺑﻂ لرزهای را ﻣﻨﻈﻮر نکردهاند و ﻳﺎ ﺑﻪ دﻟﻴﻞ ﻣﺸﻜﻼت اﺟﺮاﻳﻲ، ﻧﺎﺣﻴﻪ وﻳﮋه ﺧﺎﻣﻮت ﮔﺬاری ﻓﺸﺮده در ﺗﻴﺮ رﻋﺎﻳﺖ ﻧﺸﺪه ﻛﻪ ﻣﻮﺟﺒﺎت ﺷﻜﺴﺖ ﺑﺮﺷﻲ در اﻳﻦ ﻧﺎﺣﻴﻪ ﺣﺴﺎس از ﺗﻴﺮ را ﻓﺮاﻫﻢ میآورد و ﻫﻤﭽﻨﻴﻦ ﺑﻪ دﻟﻴﻞ ﻛﻤﺒﻮد آرﻣﺎﺗﻮرﻫﺎی ﻋﺮﺿﻲ در اﻳﻦ ﻧﺎﺣﻴﻪ، ﻣﺤﺼﻮر ﺷﻮﻧﺪﮔﻲ ﺑﺘﻦ ﻓﺸﺎری بهخوبی انجامنشده ﻛﻪ درنتیجه شکلپذیری ﺗﻴﺮ و اﺗﺼﺎل ﻛﺎﻫﺶ مییابد. از ﻃﺮﻓﻲ دﻳﮕﺮ اﺗﺼﺎﻻت ﺗﻴﺮ- ﺳﺘﻮن ﺑﺘﻨﻲ ﻧﻴﺰ در سازههای ﺑﺎ ﺳﻴﺴﺘﻢ ﻗﺎب ﺧﻤﺸﻲ، در ﻧﺎﺣﻴﻪ ﭼﺸﻤﻪ اﺗﺼﺎل و در ﺳﺘﻮن در زلزلههای اﺧﻴﺮ ﺑﻴﺸﺘﺮﻳﻦ ﺧﺮاﺑﻲ و ﺧﺴﺎرت را داشتهاند ﻛﻪ اﻳﻦ ﺧﺴﺎرات ﻧﺎﺷﻲ از ﺿﻌﻒ اﺟﺮای اﺗﺼﺎﻻت ﺑﺘﻨﻲ ﺑﻪ دﻟﻴﻞ ﻋﺪم ﺧﺎﻣﻮت ﮔﺬاری و ﻳﺎ ﻧﺎﻛﺎﻓﻲ ﺑﻮدن ﺧﺎﻣﻮت ﻫﺎی ﭼﺸﻤﻪ اﺗﺼﺎل ﺑﻮده و درنتیجه ﻣﻮﺟﺐ اﻳﺠﺎد ﻣﻔﺼﻞ ﭘﻼﺳﺘﻴﻚ و ﺿﻌﻒ ﺑﺮﺷﻲ در اﺗﺼﺎل میشود. ﻟﺬا مقاومسازی ساختمانها ﺑﺮای ﺟﻠﻮﮔﻴﺮی از آسیبهای اﺣﺘﻤﺎﻟﻲ ﻫﻨﮕﺎم زﻟﺰﻟﻪ اﻣﺮی ﺿﺮوری ﺑﻪ ﻧﻈﺮ میرسد. از ﻃﺮف دﻳﮕﺮ ﭘﺲ از وﻗﻮع زﻟﺰﻟﻪ ﺑﺴﻴﺎری از ساختمانهای ﺑﺘﻨﻲ ﻛﻪ ﺿﻮاﺑﻂ آرماتور گذاری ﻋﺮﺿﻲ را رﻋﺎﻳﺖ نکردهاند دﭼﺎر آسیبهای سازهای ﺷﺪه و در اﻛﺜﺮ ﻣﻮارد ﺳﻄﺢ ﻛﻢ اﻳﻦ آسیبها بهگونهای اﺳﺖ ﻛﻪ ﺟﺎﻳﮕﺰﻳﻨﻲ ﺳﺎﺧﺘﻤﺎن ﻣﻮﺟﻮد ﺑﺎ ﻳﻚ ﺳﺎﺧﺘﻤﺎن ﻧﻮﺳﺎز، اﻣﺮی اﻗﺘﺼﺎدی ﻧﻴﺴﺖ و میتوان ﺑﺎ ﻳﻜﻲ از ﺗﻜﻨﻴﻚ ﻫﺎی ﺗﺮﻣﻴﻢ ﺑﺎ هزینههای بهمراتب ﻛﻤﺘﺮ، ﺳﺎزه ﺳﺎﺧﺘﻤﺎن را دوﺑﺎره ﺟﻬﺖ ﺗﺤﻤﻞ ﺑﺎرﻫﺎی لرزهای آﻣﺎده ﺳﺎﺧﺖ.
ﺑﻨﺎﺑﺮاﻳﻦ در اﻳﻦ ﻣﻄﺎﻟﻌﻪ ﻳﻚ روش مقاومسازی ﭘﻴﺸﻨﻬﺎدی ﺑﺎ ورقهای FRP ﺑﺮای ﺗﻘﻮﻳﺖ اﻳﻦ ﻧﻮع اﺗﺼﺎﻻت ﺿﻌﻴﻒ اراﺋﻪ میشود ﺗﺎ ﻣﻴﺰان ﺗﺎﺛﻴﺮ اﻳﻦ روش مقاومسازی ﺑﺮ ﻛﺎﻫﺶ آسیبهای ﻧﺎﺣﻴﻪ ﭼﺸﻤﻪ اﺗﺼﺎل و ﻧﻮاﺣﻲ ﺑﺤﺮاﻧﻲ ﺗﻴﺮ و ﺳﺘﻮن ﺑﺮرﺳﻲ ﺷﺪه و ﻣﺤﻞ ﺗﺸﻜﻴﻞ ﻣﻔﺼﻞ ﭘﻼﺳﺘﻴﻚ و ﻗﺎﺑﻠﻴﺖ ﺟﺎﺑﺠﺎﻳﻲ آن از ﻧﺎﺣﻴﻪ ﭼﺸﻤﻪ اﺗﺼﺎل و ﺑﺮِ ﺗﻴﺮ در ﻧﻤﻮﻧﻪ ﻣﺮﺟﻊ ﺿﻌﻴﻒ، ﺑﻪ ﻓﺎﺻﻠﻪ ای دورﺗﺮ در ﻧﻤﻮﻧﻪ مقاومسازی ﺷﺪه ﺑﺮرﺳﻲ میشود. ﺿﻤﻨﺎ وﺿﻌﻴﺖ ﺷﻜﺴﺖ ﺑﺮﺷﻲ در ﻧﺎﺣﻴﻪ ﺑﺤﺮاﻧﻲ ﺗﻴﺮ و ﻣﻴﺰان شکلپذیری ﻧﺎﺣﻴﻪ اﺗﺼﺎل، در ﻧﻤﻮﻧﻪ ﻣﺮﺟﻊ ﺿﻌﻴﻒ و ﻧﻤﻮﻧﻪ ﺗﻘﻮﻳﺖ ﺷﺪه ﺑﺮرﺳﻲ و ﻣﻘﺎﻳﺴﻪ میشود.
دو اﺗﺼﺎل ﺗﻴﺮ- ﺳﺘﻮن ﺧﺎرﺟﻲ بتنآرمه ﻃﺮاﺣﻲ، ﺳﺎﺧﺘﻪ و ﺳﭙﺲ ﺗﺤﺖ ﺑﺎر ﺟﺎﻧﺒﻲ ﭼﺮﺧﻪ ای ﺗﺎ ﻇﺮﻓﻴﺖ ﺑﺎرﺑﺮی ﻧﻬﺎﻳﻲ ﻣﻮرد آزﻣﺎﻳﺶ ﻗﺮار ﮔﺮﻓﺘﻨﺪ. ﻧﻤﻮﻧﻪ اول ﺑﻪ ﻋﻨﻮان ﻧﻤﻮﻧﻪ ﻣﺮﺟﻊ و ﻧﻤﻮﻧﻪ دﻳﮕﺮ ﻧﻴﺰ ﺑﻪ ﻋﻨﻮان ﻧﻤﻮﻧﻪ ﺗﻘﻮﻳﺖ ﺷﺪه ﺑﺎ ورقهای FRP درﻧﻈﺮ ﮔﺮﻓﺘﻪ ﺷﺪﻧﺪ. ﺳﭙﺲ رﻓﺘﺎر ﻛﻠﻲ و ﻣﻮﺿﻌﻲ اﻳﻦ دو اﺗﺼﺎل ﻣﺸﺎﻫﺪه ﺷﺪ و ﭘﺎراﻣﺘﺮﻫﺎی ﻣﻬﻤﻲ ﻫﻤﭽﻮن ﻇﺮﻓﻴﺖ ﺑﺎرﺑﺮی و شکلپذیری آﻧﻬﺎ ﻣﻮرد ارزﻳﺎﺑﻲ ﻗﺮار ﮔﺮﻓﺖ.
ﺟﺰﺋﻴﺎت اﺗﺼﺎﻻت

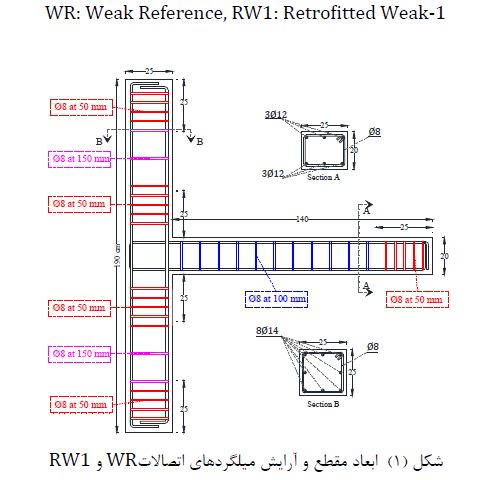

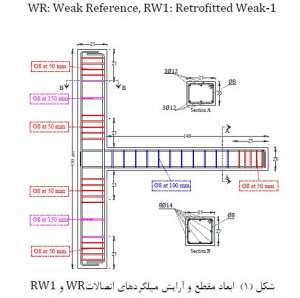

دردو اﺗﺼﺎل ﺳﺎﺧﺘﻪ ﺷﺪه در اﻳﻦ ﻛﺎر آزﻣﺎﻳﺸﮕﺎﻫﻲ ﺿﻮاﺑﻂ شکلپذیری ﻣﺘﻮﺳﻂ در ﻣﻮرد ﺧﺎﻣﻮت ﮔﺬاری ﻓﺸﺮده در ﻧﺎﺣﻴﻪ ﺑﺤﺮاﻧﻲ ﺗﻴﺮ و ﭼﺸﻤﻪ اﺗﺼﺎل رﻋﺎﻳﺖ ﻧﺸﺪه اﺳﺖ. ﻧﻤﻮﻧﻪ اول ﺑﻪ ﻋﻨﻮان ﻣﺮﺟﻊ ﺿﻌﻴﻒ (WR) اﻧﺘﺨﺎب ﺷﺪ و ﻧﻤﻮﻧﻪ دﻳﮕﺮ (RW1) ﻧﻴﺰ ﺑﺎ اﻟﮕﻮی مقاومسازی ﻣﻨﺎﺳﺐ ﺗﻮﺳﻂ ورقهای FRP، مقاومسازی ﺷﺪ. اﺗﺼﺎﻻت ﻣﻮرد ﻧﻈﺮ ﻛﻪ ﻳﻚ اﺗﺼﺎل ﺧﺎرﺟﻲ را در ﻃﺒﻘﺎت ﻣﻴﺎﻧﻲ ﻳﻚ ﻗﺎب دوﺑﻌﺪی ﺷﺒﻴﻪ ﺳﺎزی ﻣﻲ ﻛﻨﻨﺪ، ﺑﺎ ﻣﻘﻴﺎس 1:2 ﺳﺎﺧﺘﻪ ﺷﺪه و اﺑﻌﺎد ﻛﻠﻴﻪ ﻧﻤﻮﻧﻪ ﻫﺎ ﻳﻜﺴﺎن میباشد ﻛﻪ در آنها ﺳﺘﻮن اﺗﺼﺎل ﺑﻪ ﻃﻮل 1900 ﻣﻴﻠﻴﻤﺘﺮ دارای ﻣﻘﻄﻊ ﻣﺮﺑﻌﻲ ﺑﻪ ﻋﺮض 250 ﻣﻴﻠﻴﻤﺘﺮ ﺑﻮده و ﺗﻴﺮ اﺗﺼﺎل ﻧﻴﺰ ﺑﻪ ﻃﻮل 1400 ﻣﻴﻠﻴﻤﺘﺮ دارای ﻣﻘﻄﻌﻲ ﺑﺎ ارﺗﻔﺎع و ﻋﺮض 200 و 250 ﻣﻴﻠﻴﻤﺘﺮ میباشد. اﺑﻌﺎد ﻣﻘﻄﻊ و آراﻳﺶ ﻣﻴﻠﮕﺮدﻫﺎی ﻧﻤﻮﻧﻪ ﻫﺎ در ﺷﻜﻞ 1 ﻧﺸﺎن داده ﺷﺪه ﻛﻪ ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ آن از 8 ﻋﺪد آرﻣﺎﺗﻮر ﺑﺎ ﻗﻄﺮ 14 ﻣﻴﻠﻴﻤﺘﺮ ﺑﻪ ﻋﻨﻮان آرﻣﺎﺗﻮر ﻃﻮﻟﻲ در ﺳﺘﻮن اﺳﺘﻔﺎده ﺷﺪه و از 6 ﻋﺪد آرﻣﺎﺗﻮر ﺑﺎ ﻗﻄﺮ 12 ﻣﻴﻠﻴﻤﺘﺮ ﺑﻪ ﻋﻨﻮان آرﻣﺎﺗﻮر ﻛﺸﺸﻲ ﻫﻢ در ﺑﺎﻻ و ﻫﻢ در ﭘﺎﻳﻴﻦ ﺗﻴﺮ اﺳﺘﻔﺎده ﮔﺮدﻳﺪ. ﻫﻤﭽﻨﻴﻦ ﻓﺎﺻﻠﻪ ﻛﻠﻴﻪ ﺧﺎﻣﻮت ﻫﺎی ﺗﻴﺮ در ﻫﺮ دو ﻧﻤﻮﻧﻪ در ﻧﺎﺣﻴﻪ ﺑﺤﺮاﻧﻲ و در ﺧﺎرج از آن 100 ﻣﻴﻠﻴﻤﺘﺮ میباشد ﻛﻪ درنتیجه ﺿﺎﺑﻄﻪ ﺧﺎﻣﻮت ﮔﺬاری ﻓﺸﺮده در ﻧﺎﺣﻴﻪ ﺑﺤﺮاﻧﻲ ﺗﻴﺮ رﻋﺎﻳﺖ ﻧﺸﺪه اﺳﺖ. در ﺳﺘﻮن ﺗﻤﺎﻣﻲ ﻧﻤﻮﻧﻪ ﻫﺎ در ﻧﺎﺣﻴﻪ ﺑﺤﺮاﻧﻲ ﻓﺎﺻﻠﻪ ﺧﺎﻣﻮت ﻫﺎ 50 ﻣﻴﻠﻴﻤﺘﺮ و در ﻧﻮاﺣﻲ دﻳﮕﺮ ﻓﺎﺻﻠﻪ ﺧﺎﻣﻮت ﻫﺎ 150 ﻣﻴﻠﻴﻤﺘﺮ میباشد در ﺣﺎﻟﻲ ﻛﻪ ﺿﺎﺑﻄﻪ ﺧﺎﻣﻮت ﮔﺬاری ﻓﺸﺮده ﻧﺎﺣﻴﻪ ﺑﺤﺮاﻧﻲ ﺳﺘﻮن در ﻣﻮرد ﭼﺸﻤﻪ اﺗﺼﺎل رﻋﺎﻳﺖ ﻧﺸﺪه و ﭼﺸﻤﻪ اﺗﺼﺎل ﻓﺎﻗﺪ ﻫﺮ ﮔﻮﻧﻪ ﺧﺎﻣﻮت میباشد.
مقاومسازی ﻧﻤﻮﻧﻪ ﺿﻌﻴﻒ ﺑﺎ ورقهای ﺗﻘﻮﻳﺘﻲFRP

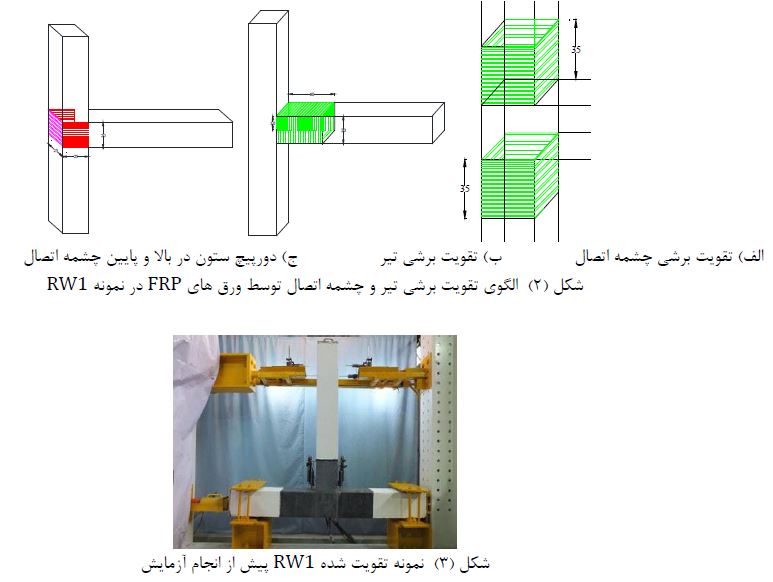

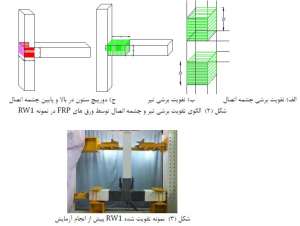

در ﻧﻤﻮﻧﻪ ﺿﻌﻴﻒ ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﺣﺬف ﺧﺎﻣﻮت ﻫﺎی ﻧﺎﺣﻴﻪ ﭼﺸﻤﻪ اﺗﺼﺎل و ﺑﺮرﺳﻲ ﻛﺎرﻫﺎی ﺗﺤﻘﻴﻘﺎﺗﻲ ﭘﻴﺸﻴﻦ اﻧﺘﻈﺎر ﻣﻲ رود ﺑﺎ ﺷﺮوع ﺑﺎرﮔﺬاری، ﺗﺮک ﻫﺎی ﻗﻄﺮی در ﻧﺎﺣﻴﻪ ﭼﺸﻤﻪ اﺗﺼﺎل ﺑﻮﺟﻮد آﻣﺪه و ﺑﺎ اداﻣﻪ ﺑﺎرﮔﺬاری ، ﭼﺸﻤﻪ اﺗﺼﺎل ﻛﺎراﻳﻲ ﺧﻮد را از دﺳﺖ داده و ﺳﺎزه ﻧﺎﭘﺎﻳﺪار و ﻣﻨﻬﺪم ﺷﻮد. ﺑﻨﺎﺑﺮاﻳﻦ ﻧﻤﻮﻧﻪ ﺿﻌﻴﻒ RW1، ﻗﺒﻞ از ﺑﺎرﮔﺬاری ﻃﺒﻖ ﺿﻮاﺑﻂ آﻳﻴﻦ ﻧﺎﻣﻪ ACI‐440 و ﺗﻮﺳﻂ ورقهای FRP مقاومسازی میشود. ﻃﺮح ﺗﻘﻮﻳﺖ در اﻳﻦ ﻧﻮاﺣﻲ بهگونهای اﻧﺘﺨﺎب ﻣﻲ ﮔﺮدد ﻛﻪ از اﻳﺠﺎد و ﮔﺴﺘﺮش ﺗﺮک ﻫﺎی ﺑﺮﺷﻲ 45 درﺟﻪ و ﺗﻮﺳﻌﻪ ﺧﺮاﺑﻲ در اﻳﻦ ﻧﻮاﺣﻲ ﻣﻬﻢ ﺟﻠﻮﮔﻴﺮی ﺷﺪه و اﻣﻜﺎن ﺑﺎرﺑﺮی درﺗﻐﻴﻴﺮ ﻣﻜﺎن ﻫﺎی ﺑﺎﻻﺗﺮ ﻓﺮاﻫﻢ ﺷﻮد ﻛﻪ اﻳﻦ ﻣﻮﺟﺒﺎت اﻓﺰاﻳﺶ شکلپذیری در اﺗﺼﺎل را ﻓﺮاﻫﻢ میآورد. در ﺷﻜﻞ 2 اﻟﮕﻮی ﺗﻘﻮﻳﺖ ﺗﻴﺮ و ﭼﺸﻤﻪ اﺗﺼﺎل در ﻧﻤﻮﻧﻪ RW1 ﻫﻤﺮاه ﺑﺎ اﺑﻌﺎد ﻣﺮﺑﻮﻃﻪ ﻧﺸﺎن داده ﺷﺪه اﺳﺖ. از ﻳﻚ ورق U ﺷﻜﻞ ﺑﺮ روی ﭼﺸﻤﻪ اﺗﺼﺎل ﻛﻪ ﺟﻬﺖ اﻟﻴﺎف آن ﻣﻮازی ﻃﻮل ﺗﻴﺮ ﺑﻮده، اﺳﺘﻔﺎده میشود ﻛﻪ ﻋﺮض آن 20 ﺳﺎﻧﺘﻴﻤﺘﺮ ( ﺑﺮاﺑﺮ ارﺗﻔﺎع ﺗﻴﺮ)و ﻃﻮل آن ﻧﻴﺰ 75 ﺳﺎﻧﺘﻴﻤﺘﺮ ( ﺳﻪ ﺑﺮاﺑﺮ ﺑﻌﺪ ﺳﺘﻮن) میباشد اﻟﻒ). ﻫﻤﭽﻨﻴﻦ در ﻃﺮح ﺗﻘﻮﻳﺖ ﺗﻴﺮ از ﻳﻚ ورق U ﺷﻜﻞ در زﻳﺮ ﺗﻴﺮ ﻛﻪ دو وﺟﻪ ﻛﻨﺎری ﻳﺎ ﺟﺎن ﺗﻴﺮ و ﺳﻄﺢ زﻳﺮﻳﻦ ﺗﻴﺮ را ﭘﻮﺷﺎﻧﺪه، اﺳﺘﻔﺎده میشود ﻛﻪ ﺟﻬﺖ اﻟﻴﺎف آن در راﺳﺘﺎی ﻋﻤﻮدی میباشد. اﻳﻦ ورق ﻋﻼوه ﺑﺮ اﻓﺰاﻳﺶ ﻇﺮﻓﻴﺖ ﺑﺮﺷﻲ ﺗﻴﺮ،وﻳﮋﮔﻲ ﻣﺤﺼﻮر ﻛﻨﻨﺪﮔﻲ ﻧﺎﺣﻴﻪ ﺑﺘﻦ ﻓﺸﺎری ﻗﺴﻤﺖ زﻳﺮﻳﻦ ﺗﻴﺮ را ﻧﻴﺰ دارد. ﻫﻤﭽﻨﻴﻦ ﺻﻔﺤﺎت U ﺷﻜﻞ ﻃﻮری در ﺑﺎﻻ و ﭘﺎﻳﻴﻦ ﺗﻴﺮ ﻧﺼﺐ ﻣﻲ ﺷﻮﻧﺪ ﻛﻪ ﻫﻴﭻ ﮔﻮﻧﻪ ﻫﻤﭙﻮﺷﺎﻧﻲ ﺑﺮ روی ﻳﻜﺪﻳﮕﺮ ﻧﺪاﺷﺘﻪ و ﺑﻪ ﻋﺒﺎرت دﻳﮕﺮ از اﻳﺠﺎد دورﭘﻴﭻ در ﺗﻴﺮ ﺟﻠﻮﮔﻴﺮی ﺷﻮد ﻛﻪ ﻟﺒﻪ ﻫﺎی اﻳﻦ دو ورق U ﺷﻜﻞ ﺑﺎﻳﺪ در ﻧﺼﻒ ارﺗﻔﺎع در دو ﻃﺮف ﺗﻴﺮ ﺑﺎ ﻳﻜﺪﻳﮕﺮ ﺗﻼﻗﻲ ﻛﻨﻨﺪ. ورقهای U ﺷﻜﻞ ﻣﻮرد ﻧﻈﺮ دارای ﻋﺮض 40 ﺳﺎﻧﺘﻴﻤﺘﺮ ( ﺑﺮاﺑﺮ ﻃﻮل ﻧﺎﺣﻴﻪ ﺑﺤﺮاﻧﻲ ﺗﻴﺮ) و ﻃﻮل 45 ﺳﺎﻧﺘﻴﻤﺘﺮ ( ﺑﺮاﺑﺮ ﻣﺠﻤﻮع ﻋﺮض و دو ﻧﻴﻢ ارﺗﻔﺎع ﺗﻴﺮ) ﻣﻲ ﺑﺎﺷﻨﺪ. در اﻳﻦ ﻧﻤﻮﻧﻪ ﭘﻴﺶ ﺑﻴﻨﻲ ﻣﻲ ﮔﺮدد ﺑﺎ ﺑﻬﺮه ﮔﻴﺮی از دورﭘﻴﭻ ﺳﺘﻮن، آرﻣﺎﺗﻮرﻫﺎی ﺗﻴﺮ ﺑﺘﻮاﻧﻨﺪ رﻓﺘﺎر ﻏﻴﺮارﺗﺠﺎﻋﻲ ﺑﻴﺸﺘﺮی از ﺧﻮد ﻧﺸﺎن دﻫﻨﺪ و شکلپذیری اﺗﺼﺎل اﻓﺰاﻳﺶ ﻳﺎﺑﺪ. ﺑﻨﺎﺑﺮاﻳﻦ ﻫﻤﺎﻧﻄﻮر ﻛﻪ در ﺷﻜﻞ ج) ﻧﺸﺎن داده ﺷﺪه از دو ﻋﺪد دورﭘﻴﭻ ﺳﺘﻮن در ﺑﺎﻻ و ﭘﺎﻳﻴﻦ ﭼﺸﻤﻪ اﺗﺼﺎل ﻛﻪ ﺟﻬﺖ اﻟﻴﺎف آن ﺑﻪ ﺻﻮرت اﻓﻘﻲ و در راﺳﺘﺎی ﻃﻮل ورق ﺑﻮده اﺳﺘﻔﺎده میشود ﻛﻪ دارای ﻋﺮض 35 ﺳﺎﻧﺘﻴﻤﺘﺮ و ﻃﻮل 110 ﺳﺎﻧﺘﻴﻤﺘﺮ ( ﺑﺮاﺑﺮ ﻣﺤﻴﻂ ﻣﻘﻄﻊ ﺳﺘﻮن ﺑﻪ اﺿﺎﻓﻪ 10 ﺳﺎﻧﺘﻴﻤﺘﺮ ﺑﺮای ﻫﻤﭙﻮﺷﺎﻧﻲ ﻟﺒﻪ ﻫﺎی ورق ﺑﻪ ﻣﻨﻈﻮر دورﭘﻴﭻ ﻛﺮدن آن) ﻣﻲ ﺑﺎﺷﻨﺪ. در ﺷﻜﻞ 3 ﻧﻤﻮﻧﻪ ﺗﻘﻮﻳﺖ ﺷﺪه RW1 ﭘﻴﺶ از اﻧﺠﺎم آزﻣﺎﻳﺶ ﻧﺸﺎن داده ﺷﺪه اﺳﺖ.
ﺧﺼﻮﺻﻴﺎت ﻣﺼﺎﻟﺢ

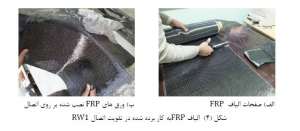

ﻣﻘﺎوﻣﺖ اﺳﺘﻮاﻧﻪ ای اﺳﺘﺎﻧﺪارد 28 روزه ﺑﺘﻦ ﺑﻪ ﻛﺎر رﻓﺘﻪ در اﺗﺼﺎﻻت 35 ﻣﮕﺎﭘﺎﺳﻜﺎل ﺑﻮد و ﻣﻴﻠﮕﺮد ﻫﺎی ﻃﻮﻟﻲ ﺳﺘﻮن ﻫﺎی اﺗﺼﺎﻻت دارای ﻣﻘﺎوﻣﺖ ﺗﺴﻠﻴﻢ 510 ﻣﮕﺎﭘﺎﺳﻜﺎل و ﻣﻘﺎوﻣﺖ ﻧﻬﺎﻳﻲ 588 ﻣﮕﺎﭘﺎﺳﻜﺎل ﺑﻮد. ﻣﻴﻠﮕﺮد ﻫﺎی ﻃﻮﻟﻲ ﻣﻮرد اﺳﺘﻔﺎده در ﺗﻴﺮﻫﺎی اﺗﺼﺎﻻت ﻧﻴﺰ دارای ﻣﻘﺎوﻣﺖ ﺗﺴﻠﻴﻢ 444 ﻣﮕﺎﭘﺎﺳﻜﺎل و ﻣﻘﺎوﻣﺖ ﻧﻬﺎﻳﻲ 677 ﻣﮕﺎﭘﺎﺳﻜﺎل ﺑﻮد. اﻟﻴﺎف FRP ﺑﻪ ﻛﺎر رﻓﺘﻪ در ﺗﻘﻮﻳﺖ اﺗﺼﺎﻻت از اﻟﻴﺎف ﻛﺮﺑﻨﻲ (CFRP) ﺑﻮده ﻛﻪ ﻧﻤﻮﻧﻪ ای از اﻳﻦ اﻟﻴﺎف در ﺷﻜﻞ 4 ﻧﺸﺎن داده ﺷﺪه اﺳﺖ. ﻫﻤﭽﻨﻴﻦ رزﻳﻦ ﺑﻜﺎر رﻓﺘﻪ در ﭼﺴﺒﺎﻧﺪن ورق ﻫﺎ ﺷﺎﻣﻞ دو ﻗﺴﻤﺖ رزﻳﻦ ﭘﺎﻳﻪ (Base) و واﻛﻨﺶ دﻫﻨﺪه (Reactor) میباشد.
ﻣﺸﺨﺼﺎت ﺳﺎﺧﺘﻪ ﺷﺪه ﺑﺮای آزﻣﺎﻳﺶ اﺗﺼﺎﻻت و اﺑﺰارﻫﺎی اﻧﺪازه ﮔﻴﺮی و ﺛﺒﺖ اﻃﻼﻋﺎت

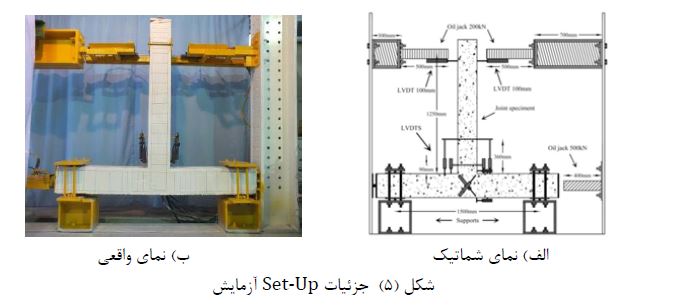

در ﺷﻜﻞ 5 ﺟﺰﺋﻴﺎت ﺳﻴﺴﺘﻢ setup ﺑﺮای آزﻣﺎﻳﺶ اﺗﺼﺎﻻت ﻧﺸﺎن داده ﺷﺪه اﺳﺖ. ﺑﻪ ﻣﻨﻈﻮر ﺗﻌﻴﻴﻦ ﻛﺮﻧﺶ ﭼﺸﻤﻪ اﺗﺼﺎل و دوران ﺗﻴﺮ، ﺗﻐﻴﻴﺮ ﻣﻜﺎن ﺳﻨﺞ ﻫﺎﻳﻲ LVDT( ﻣﻄﺎﺑﻖ ﺷﻜﻞ اﻟﻒ) در ﻣﺤﻞ ﻫﺎی ﻧﺸﺎن داده ﺷﺪه ﻧﺼﺐ ﮔﺮدﻳﺪ و از دو ﻋﺪد LVDT ﻧﻴﺰ ﺑﻪ ﻣﻨﻈﻮر اﻧﺪازه ﮔﻴﺮی ﺗﻐﻴﻴﺮ ﻣﻜﺎن ﺑﺎﻻی ﺗﻴﺮ اﺳﺘﻔﺎده ﺷﺪ. ﻫﻤﻪ اﺑﺰارﻫﺎی اﻧﺪازه ﮔﻴﺮی ﺑﻪ ﻣﻨﻈﻮر ذﺧﻴﺮه ﺳﺎزی اﻃﻼﻋﺎت آنها، ﺑﻪ دﺳﺘﮕﺎه ﺛﺒﺖ اﻃﻼﻋﺎت ﻣﺘﺼﻞ ﺷﺪﻧﺪ. از دو ﺟﻚ 200 ﻛﻴﻠﻮﻧﻴﻮﺗﻦ ﻛﻪ ﺑﻪ ﺻﻮرت اﻓﻘﻲ در ﺑﺎﻻی ﻧﻤﻮﻧﻪ ﻗﺮار داده ﺷﺪه اﻧﺪ ﺑﻪ ﻣﻨﻈﻮر اﻋﻤﺎل ﺑﺎر ﭼﺮﺧﻪ ای ﺑﻪ اﻧﺘﻬﺎی ﺗﻴﺮ اﺳﺘﻔﺎده ﮔﺮدﻳﺪ. ﺟﻬﺖ اﻋﻤﺎل ﺑﺎرﻣﺤﻮری ﺑﻪ ﺳﺘﻮن، ﻳﻚ ﺟﻚ 500 ﻛﻴﻠﻮﻧﻴﻮﺗﻦ در اﻧﺘﻬﺎی ﺳﺘﻮن، در ﻣﺤﻞ ﺗﻜﻴﻪ ﮔﺎه ﻏﻠﻄﻜﻲ ﻗﺮار داده ﺷﺪه و اﻧﺘﻬﺎی دﻳﮕﺮ ﺳﺘﻮن ﺑﻪ ﺗﻜﻴﻪ ﮔﺎه ﻣﻔﺼﻠﻲ ﻣﺘﺼﻞ ﺷﺪ. ﻧﻴﺮوی ﻣﺤﻮری ﺛﺎﺑﺖ 350 ﻛﻴﻠﻮﻧﻴﻮﺗﻦ اﻋﻤﺎل ﺷﺪه ﺑﻪ ﺳﺘﻮن در ﻃﻮل آزﻣﺎﻳﺶ، 20 ﻇﺮﻓﻴﺖ ﺑﺎرﺑﺮی ﻣﺤﻮری اﺳﻤﻲ ﺳﺘﻮن ﺑﻮده ﻛﻪ ﺑﻪ وﺳﻴﻠﻪ راﺑﻄﻪ زﻳﺮ ﻣﺤﺎﺳﺒﻪ ﻣﻲ ﮔﺮدد.
ﻛﻪ در آن Ag ﺳﻄﺢ ﻣﻘﻄﻊ ﻧﺎﺧﺎﻟﺺ ﻣﻘﻄﻊ ﺳﺘﻮن و Ast ﺳﻄﺢ ﻣﻘﻄﻊ ﻛﻞ ﻓﻮﻻدﻫﺎی ﺳﺘﻮن میباشد. ﻓﺎﺻﻠﻪ ﻣﺤﻞ اﻋﻤﺎل ﻧﻴﺮوی اﻓﻘﻲ ﺑﻪ اﻧﺘﻬﺎی ﺗﻴﺮ ﺗﺎ ﺑﺮ ﺳﺘﻮن1250 ﻣﻴﻠﻴﻤﺘﺮ میباشد. ﻧﻴﺮوی اﻓﻘﻲ اﻋﻤﺎﻟﻲ ﺑﻪ ﺗﻴﺮ ﺑﻪ ﺻﻮرت ﻛﻨﺘﺮل ﺗﻐﻴﻴﺮ ﻣﻜﺎن ﺑﺎ ﺳﻪ ﭼﺮﺧﻪ در ﻫﺮ درﻳﻔﺖ ﺑﻮده ﻛﻪ ﺑﺎ درﻳﻔﺖ 0.5% ﺑﺎ ﺗﻐﻴﻴﺮ ﻣﻜﺎن ﻧﻈﻴﺮ 6.25 ﻣﻴﻠﻴﻤﺘﺮ آﻏﺎز ﮔﺮدﻳﺪ ﺗﺎ ﺗﺮک ﻫﺎی اﻻﺳﺘﻴﻚ ﺧﻤﺸﻲ ﻧﻤﺎﻳﺎن ﮔﺮدﻧﺪ. در ﻧﻬﺎﻳﺖ ﺑﺎرﮔﺬاری ﺗﺎ درﻳﻔﺖ 8% و ﺗﻐﻴﻴﺮ ﻣﻜﺎن ﻧﻈﻴﺮ 85 ﻣﻴﻠﻴﻤﺘﺮ اداﻣﻪ ﭘﻴﺪا ﻛﺮد ﻛﻪ در اﻟﮕﻮی ﺑﺎرﮔﺬاری ﭼﺮﺧﻪ ای اﻓﺰاﻳﺸﻲ ، ﺑﺎرﮔﺬاری ﺗﺎ درﻳﻔﺖ 8% و ﺗﻐﻴﻴﺮ ﻣﻜﺎن ﻧﻈﻴﺮ 85 ﻣﻴﻠﻴﻤﺘﺮ اداﻣﻪ ﭘﻴﺪا ﻛﺮد.
ﻧﺘﺎﻳﺞ اوﻟﻴﻪ

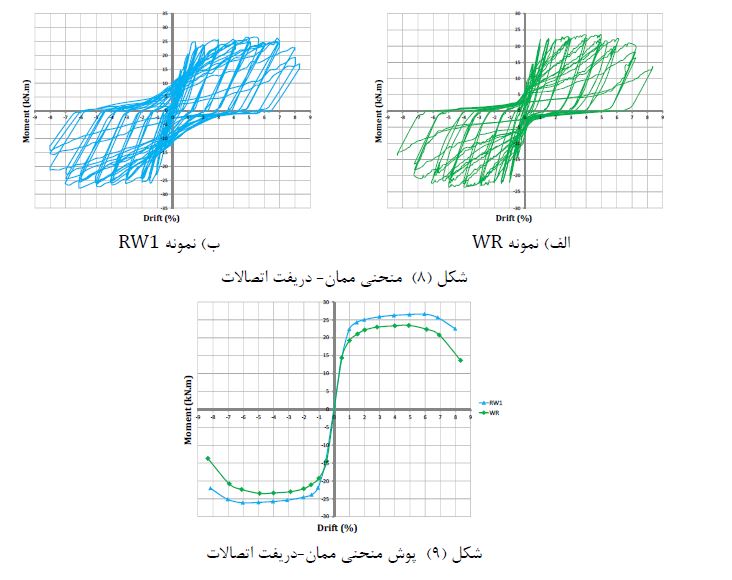

ﻣﻘﺎدﻳﺮ ﻣﻤﺎن ﻣﺘﻨﺎﻇﺮ ﺑﺎ ﻟﺤﻈﻪ ﺟﺎری ﺷﺪن آرﻣﺎﺗﻮر ﻫﺎی ﻃﻮﻟﻲ ﺗﻴﺮ My، ﻣﻤﺎن ﺣﺪاﻛﺜﺮ Mmax و ﻣﻤﺎن ﻧﻬﺎﻳﻲ Mu( ﻣﺘﻨﺎﻇﺮ ﺑﺎ ﺗﻐﻴﻴﺮ ﻣﻜﺎن ﺣﺪاﻛﺜﺮ اﺗﺼﺎل ﻗﺒﻞ از ﮔﺴﻴﺨﺘﮕﻲ)ﺑﺮای ﻫﺮ ﻳﻚ از ﻧﻤﻮﻧﻪ ﻫﺎ و ﻧﻴﺰ درﺻﺪ اﻓﺰاﻳﺶ اﻳﻦ ﻣﻘﺎدﻳﺮ در ﻧﻤﻮﻧﻪ RW1 ﻧﺴﺒﺖ ﺑﻪ ﻧﻤﻮﻧﻪ ﻣﺮﺟﻊ ﺿﻌﻴﻒ WR در ﺟﺪول 1 آورده ﺷﺪه اﺳﺖ. ﻣﻨﺤﻨﻲ ﻫﻴﺴﺘﺮزﻳﺲ ﻣﻤﺎن- درﻳﻔﺖ ﻧﻤﻮﻧﻪ ﻫﺎی WR و RW1 ﺗﺎ درﻳﻔﺖ 8 در ﺷﻜﻞ 8 ﻧﺸﺎن داده ﺷﺪه اﺳﺖ. ﭘﻮش ﻣﻨﺤﻨﻲ ﻣﻤﺎن- درﻳﻔﺖ اﺗﺼﺎﻻت در ﺷﻜﻞ 9 ﻧﺸﺎن داده ﺷﺪه و ﺑﺎ ﻫﻢ ﻣﻘﺎﻳﺴﻪ ﺷﺪه اﻧﺪ. ﻣﻴﺰان شکلپذیری اﺗﺼﺎﻻت ﺑﺮ اﺳﺎس ﻧﺴﺒﺖ ﺗﻐﻴﻴﺮ ﻣﻜﺎن ﻧﻬﺎﻳﻲ ﺑﻪ ﺗﻐﻴﻴﺮ ﻣﻜﺎن ﺟﺎری ﺷﺪن ﺗﻌﺮﻳﻒ ﻣﻲ ﮔﺮدد ﻛﻪ ﺗﻐﻴﻴﺮ ﻣﻜﺎن ﻧﻬﺎﻳﻲ ﺑﺮاﺑﺮ ﻛﻤﺘﺮﻳﻦ ﻣﻘﺪار ﺑﻴﻦ ﺗﻐﻴﻴﺮ ﻣﻜﺎن ﻧﻬﺎﻳﻲ و ﺗﻐﻴﻴﺮ ﻣﻜﺎن ﻧﻈﻴﺮ 15 درﺻﺪ اﻓﺖ ﺑﺎر ﺣﺪاﻛﺜﺮ درﻧﻈﺮ ﮔﺮﻓﺘﻪ میشود.
ﺗﺎﺛﻴﺮ مقاومسازی ﻧﻤﻮﻧﻪ ﻫﺎی ﺿﻌﻴﻒ ﺑﺎ ورقهایFRP

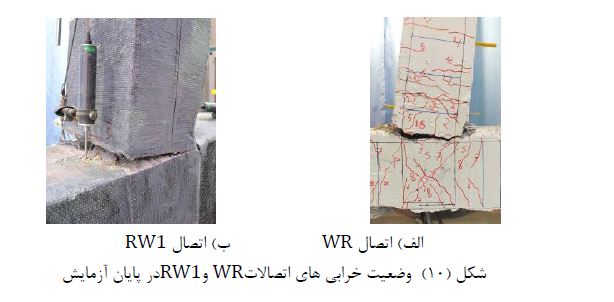

وﺿﻌﻴﺖ ﺧﺮاﺑﻲ ﻫﺎ و ﺧﺴﺎرات ﺑﻮﺟﻮد آﻣﺪه در دو اﺗﺼﺎلWR و RW1 در ﺷﻜﻞ 10 ﻧﺸﺎن داده ﺷﺪه ﻛﻪ ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ آن در اﺗﺼﺎل ﻣﺮﺟﻊ ﺿﻌﻴﻒ WR، ﭼﺸﻤﻪ اﺗﺼﺎل دﭼﺎر ﺗﺮک ﺧﺮدﮔﻲ ﻫﺎی ﺷﺪﻳﺪ ﺷﺪ ﺑﻪ ﻃﻮری ﻛﻪ ﺗﺨﺮﻳﺐ و رﻳﺰش ﺑﺘﻦ در وﺟﻪ زﻳﺮﻳﻦ ﭼﺸﻤﻪ اﺗﺼﺎل ﻣﺸﺎﻫﺪه ﮔﺮدﻳﺪ. ﺿﻤﻨﺎ ﺗﺮک ﻫﺎی ﺧﻤﺸﻲ ﺷﺪﻳﺪ در ﺑﺮ اﺗﺼﺎل ﺗﻴﺮ ﺑﻪ ﺳﺘﻮن ﻣﺸﺎﻫﺪه ﺷﺪ ﺑﻪ ﻃﻮری ﻛﻪ ﺳﻄﺢ ﻣﻘﻄﻊ ﺑﺘﻨﻲ ﺗﻴﺮ در ﺑﺮ اﺗﺼﺎل، ﻛﺎﻣﻼ از روی ﺳﺘﻮن ﺟﺪا ﺷﺪ ﻟﻒ). در اﺗﺼﺎل RW1 ﻧﻴﺰ در ﺗﻴﺮ ﺗﺮک ﺧﻮردﮔﻲ ﺧﻤﺸﻲ ﻗﺎﺑﻞ ﺗﻮﺟﻪ در ﺑﺮ اﺗﺼﺎل ﺗﻴﺮ ﺑﻪ ﺳﺘﻮن ﺑﻪ وﻗﻮع ﭘﻴﻮﺳﺖ و در ﻃﻮل ﺗﻴﺮ و در ﺑﺎﻻی ﻗﺴﻤﺖ ﺗﻘﻮﻳﺖ ﺷﺪه، ﺗﺮک ﻫﺎی ﺧﻤﺸﻲ ﺟﺰﺋﻲ ﻣﺸﺎﻫﺪه ﺷﺪ. در ﭘﺎﻳﺎن آزﻣﺎﻳﺶ، ﺗﺮک ﺧﻤﺸﻲ در ﺗﻤﺎم ﺳﻄﺢ ﻣﻘﻄﻊ ﺗﻴﺮ ﮔﺴﺘﺮش ﻳﺎﻓﺘﻪ ﺑﻮد ﺑﻨﺎﺑﺮاﻳﻦ ﺑﺎ اﻟﮕﻮی ﺗﻘﻮﻳﺖ ﺑﻜﺎر رﻓﺘﻪ در مقاومسازی اﻳﻦ اﺗﺼﺎل، اﻳﻦ آسیبهای اﺳﺎﺳﻲ در اﺗﺼﺎل ﺿﻌﻴﻒ ﺑﺮﻃﺮف ﺷﺪﻧﺪ.
ﺷﻜﻞ وﺿﻌﻴﺖ ﺧﺮاﺑﻲ ﻫﺎی اﺗﺼﺎﻻتWR وRW1 در ﭘﺎﻳﺎن آزﻣﺎﻳﺶ ﻣﻄﺎﺑﻖ ﺷﻜﻞ 8 ﻣﺸﺎﻫﺪه میشود ﻣﻨﺤﻨﻲ ﻣﻤﺎن- درﻳﻔﺖ اﺗﺼﺎل WR دارای ﺟﻤﻊ ﺷﺪﮔﻲ ﻗﺎﺑﻞ ﺗﻮﺟﻬﻲ ﺑﻴﺸﺘﺮی میباشد و ﻧﻴﺰ ﺑﺮای ﻣﻘﺎﻳﺴﻪ ﺟﻤﻊ ﺷﺪﮔﻲ ﻣﻨﺤﻨﻲ ﻫﺎ، ﻋﺮض ﻣﻨﺤﻨﻲ ﻣﻤﺎن- درﻳﻔﺖ اﺗﺼﺎل WR در ﻣﺒﺪا ﺑﺮاﺑﺮ 3 واﺣﺪ میباشد، در ﺣﺎﻟﻲ ﻛﻪ اﻳﻦ ﻣﻘﺪار ﺑﺮای اﺗﺼﺎل RW1 ﺑﺮاﺑﺮ 6.2 واﺣﺪ میباشد ﻛﻪ ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ اﻳﻦ ﻣﻘﺪار و ﻧﻴﺰ ﺷﻜﻞ ﻇﺎﻫﺮی ﻣﻨﺤﻨﻲ ﻫﻴﺴﺘﺮزﻳﺲ اﺗﺼﺎلRW1 در ﻣﻘﺎﻳﺴﻪ ﺑﺎ ﻋﺮض ﻣﻨﺤﻨﻲ و ﻧﻴﺰ ﺷﻜﻞ ﻇﺎﻫﺮی ﻣﻨﺤﻨﻲ ﻫﻴﺴﺘﺮزﻳﺲ اﺗﺼﺎل WR ﻛﻪ ﻻﻏﺮ و ﺟﻤﻊ ﺷﺪه میباشد،رﻓﺘﺎر ﺷﻜﻞ ﭘﺬﻳﺮﺗﺮ و ﻗﺎﺑﻠﻴﺖ ﺟﺬب و اﺳﺘﻬﻼک اﻧﺮژی ﺑﻴﺸﺘﺮ اﻳﻦ اﺗﺼﺎل ﺗﻘﻮﻳﺖ ﺷﺪه ﻧﺴﺒﺖ ﺑﻪ اﺗﺼﺎل WR ﻗﺎﺑﻞ درﻳﺎﻓﺖ می باشد.
ﻧﺘﻴﺠﻪ ﮔﻴﺮی
ﻣﻘﺎوﻣﺖ ﻫﺎی ﺗﺴﻠﻴﻢ، ﺣﺪاﻛﺜﺮ و ﻧﻬﺎﻳﻲ در ﻟﺤﻈﻪ ﭘﺎﻳﺎن ﺑﺎرﮔﺬاری ﻧﻤﻮﻧﻪ RW1 ﻧﺴﺒﺖ ﺑﻪ ﻧﻤﻮﻧﻪ WR، ﺑﻪ ﺗﺮﺗﻴﺐ 48،13 و 61 درﺻﺪ اﻓﺰاﻳﺶ ﻣﻲ ﻳﺎﺑﻨﺪ ﻛﻪ نشاندهنده ﺑﻬﺒﻮد ﻣﻄﻠﻮب ﻣﺸﺨﺼﻪ ﻫﺎی ﻣﻘﺎوﻣﺘﻲ اﺗﺼﺎل ﻣﻲ ﺑﺎﺷﻨﺪ.
در ﻧﻤﻮﻧﻪ ﺗﻘﻮﻳﺖ ﺷﺪه، اﻓﺖ ﺑﺎر در آﺧﺮﻳﻦ درﻳﻔﺖ ﺑﺎرﮔﺬاری ﻧﺴﺒﺖ ﺑﻪ ﺑﺎر ﺣﺪاﻛﺜﺮ ﺑﺴﻴﺎر ﻛﻤﺘﺮ از ﻧﻤﻮﻧﻪ ﺿﻌﻴﻒ میباشد ﺑﻪ ﻃﻮری ﻛﻪ ﻧﺴﺒﺖ ﺑﺎر ﻧﻬﺎﻳﻲ ﺑﻪ ﺑﺎر ﺣﺪاﻛﺜﺮ در ﻧﻤﻮﻧﻪ ﺗﻘﻮﻳﺘﻲ ﺗﻘﺮﻳﺒﺎ 0.84 و ﺑﺮای ﻧﻤﻮﻧﻪ ﺿﻌﻴﻒ ﺣﺪودا 0.59 میباشد.
شکلپذیری ﻧﻤﻮﻧﻪ RW1 ﻧﺴﺒﺖ ﺑﻪ ﻧﻤﻮﻧﻪ WR، 16 درﺻﺪ اﻓﺰاﻳﺶ دارد ﻛﻪ ﺑﻮﺿﻮح ﻣﻮﺛﺮ ﺑﻮدن اﻟﮕﻮی ﺗﻘﻮﻳﺖ ﺑﻜﺎر رﻓﺘﻪ در ﻧﻤﻮﻧﻪ RW1 ﻧﺘﻴﺠﻪ میشود.
در ﻣﺠﻤﻮع میتوان اﻳﻦ ﮔﻮﻧﻪ ﺑﻴﺎن ﻛﺮد ﻛﻪ ﺑﺎ ﺗﻮﺟﻪ ﺑﻪ ﻣﺸﻜﻼت اﺟﺮاﺋﻲ و ﻧﻴﺰ ﺗﻐﻴﻴﺮات آﺋﻴﻦ ﻧﺎﻣﻪ ای، اﺗﺼﺎﻻﺗﻲ ﻛﻪ در ﺳﺎزه ﻫﺎ از ﻧﻮع WR اﺟﺮا ﺷﺪه اﻧﺪ، ﺑﺎ ﺑﻜﺎر ﮔﻴﺮی اﻟﮕﻮی مقاومسازی ﺑﻜﺎر رﻓﺘﻪ در ﺗﻘﻮﻳﺖ ﻧﻤﻮﻧﻪ RW1، رﻓﺘﺎر و ﻣﺸﺨﺼﻪ ﻫﺎی ﻣﻘﺎوﻣﺘﻲ و لرزهای ﺑﻬﺒﻮد ﻳﺎﻓﺘﻪ ای در ﻣﻘﺎﻳﺴﻪ ﺑﺎ اﺗﺼﺎﻻت ﺿﻌﻴﻒ ( ﺑﺎ ﻧﻘﻴﺼﻪ ﻋﺪم ﺧﺎﻣﻮت ﮔﺬاری ﻓﺸﺮده در ﻧﺎﺣﻴﻪ ﺑﺤﺮاﻧﻲ ﺗﻴﺮ و ﭼﺸﻤﻪ اﺗﺼﺎل) ﻛﺴﺐ ﺧﻮاﻫﻨﺪ ﻛﺮد.
