نام پروژه:

• افزایش ضخامت فونداسیون و مقاوم سازی ستون با ژاکت بتنی

نوع سازه:

• ساختمان تجاری

دسته بندی:

• ساختمان‌های بتنی

سیستم‌های مورد استفاده:

• سیستم ژاکت بتنی ™Strata

محصولات مورد استفاده:

توضیحات پروژه:

ضعف در اجرای بتن ریزی که شامل ویبراته غیر مناسب بتن و یا دیتیل های اجرایی نامناسب از جمله عواملی است که باعث کرمو شدن بتن و نمایان شدن میلگرد های المان بتنی می­شود. کرمو شدن بتن علاوه بر کاهش مقاومت و سختی المان بتنی در اثر گذر زمان زنگ زدگی میلگردها و کاهش مقاومت کششی میلگردها را نیز در پی دارد. ازاین رو پس از شناسایی نقاطی که نیاز به ترمیم دارند نسبت به مقاوم سازی آنها اهتمام کرد. ستونها بعنوان عنصر اصلی باربر و مقاوم در برابر بارهای جانبی بایستی مقاومت کافی در برابر بارهای وارد شده داشته باشد تا از بروز خطرات جانی و مالی که سازه را تهدید می­نماید را داشته باشد. در برخی موارد ضعف در طراحی و عدم بارگذاری صحیح باعث می­شود سازه با مشکلات بالقوه ای هنگام بهره برداری و زلزله مواجه کند. ستون ها در صورت خرابی کل سازه را با خطر روبرو کرده و خسارات جبران ناپذیری به سازه وارد می­کند. از این رو باید نسبت به مطالعه و بررسی ضعف های آن اقدام کرد و نسبت به مقاوم سازی آن اهتمام داشت. سازه های به مراتب قدیمی تر و طراحی شده با آیین نامه های گذشته در برابر بارهای جانبی و لرزه ای مقاومت خوبی از خود نشان نداده و طبق محاسبات مهندسی و بررسی ها دریفت بالا و مقاومت کمی در برابر بارهای جانبی دارند از این جهت باید نسبت به مقاوم سازی سازه های موجود اقدام کرد. امروزه و با گسترش تحقیقات و همچنین حساسیت بالا نسبت به خطرات زلزله باعث شده تا دستگاه های مربوط و کارفرمایان نسبت به بهسازی و مقاوم سازی سازه های پیشتر و قدیمی اقدام نمایند.

راهکار:

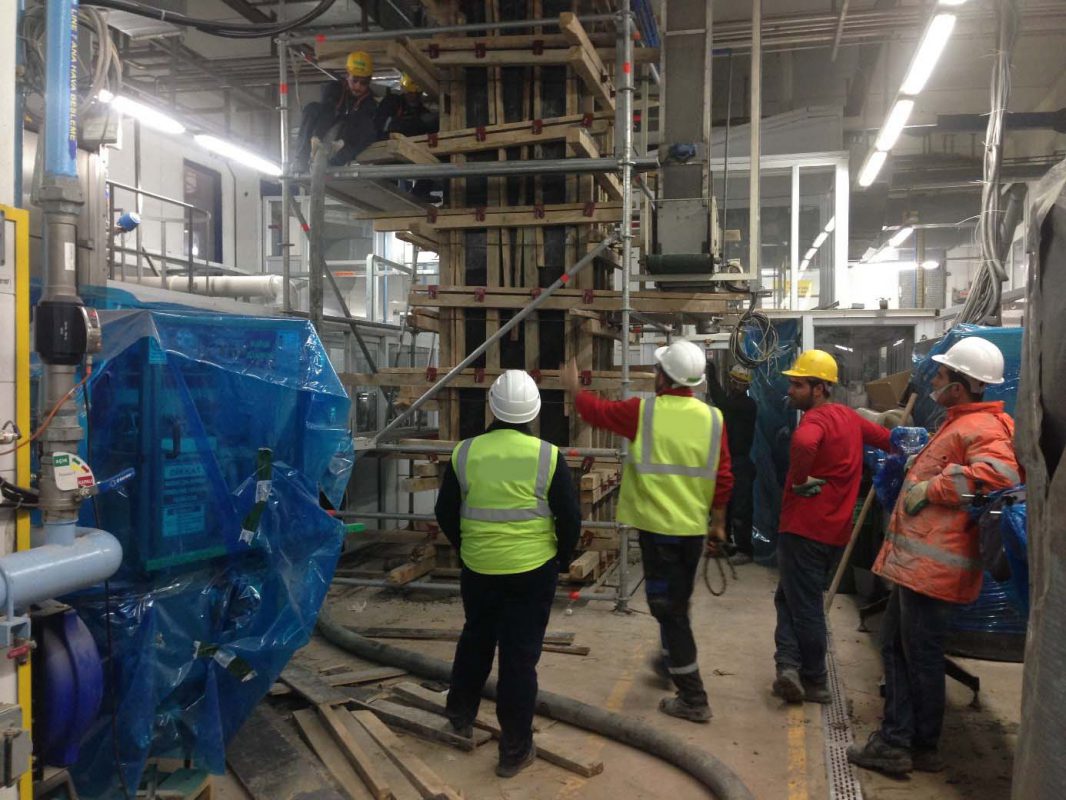

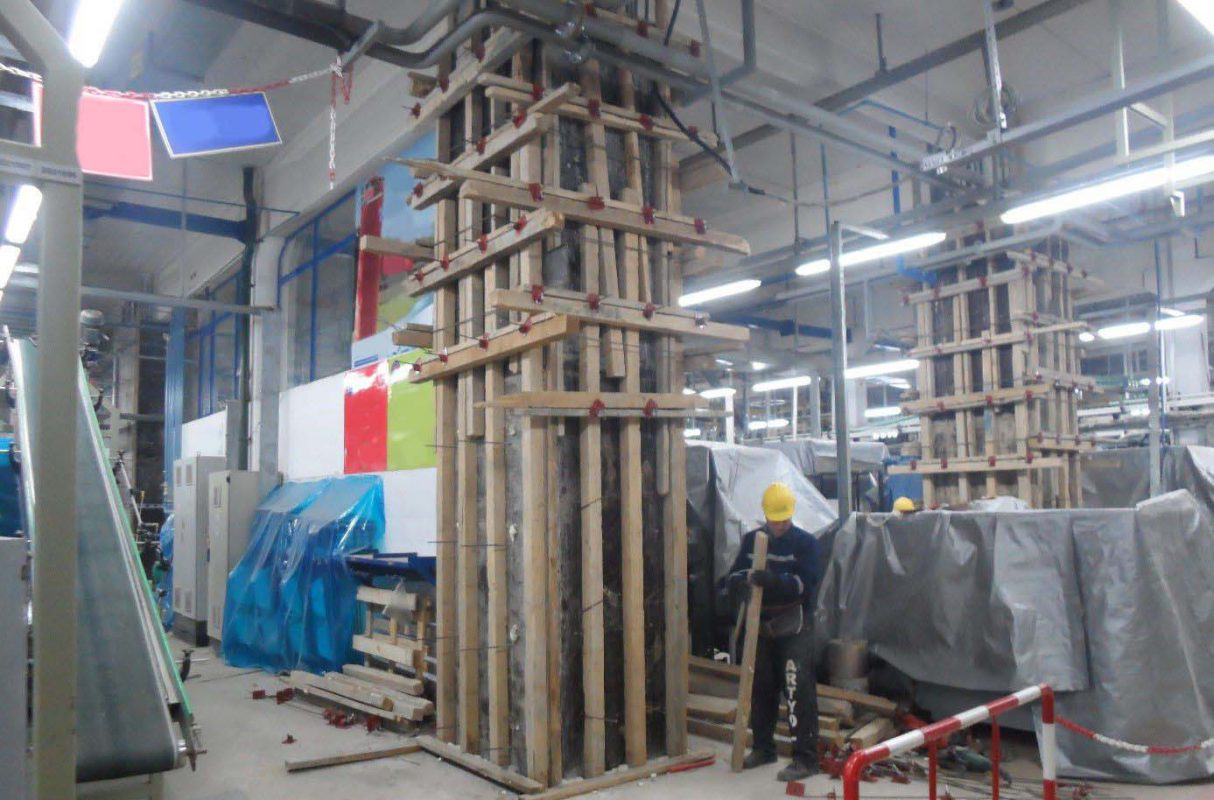

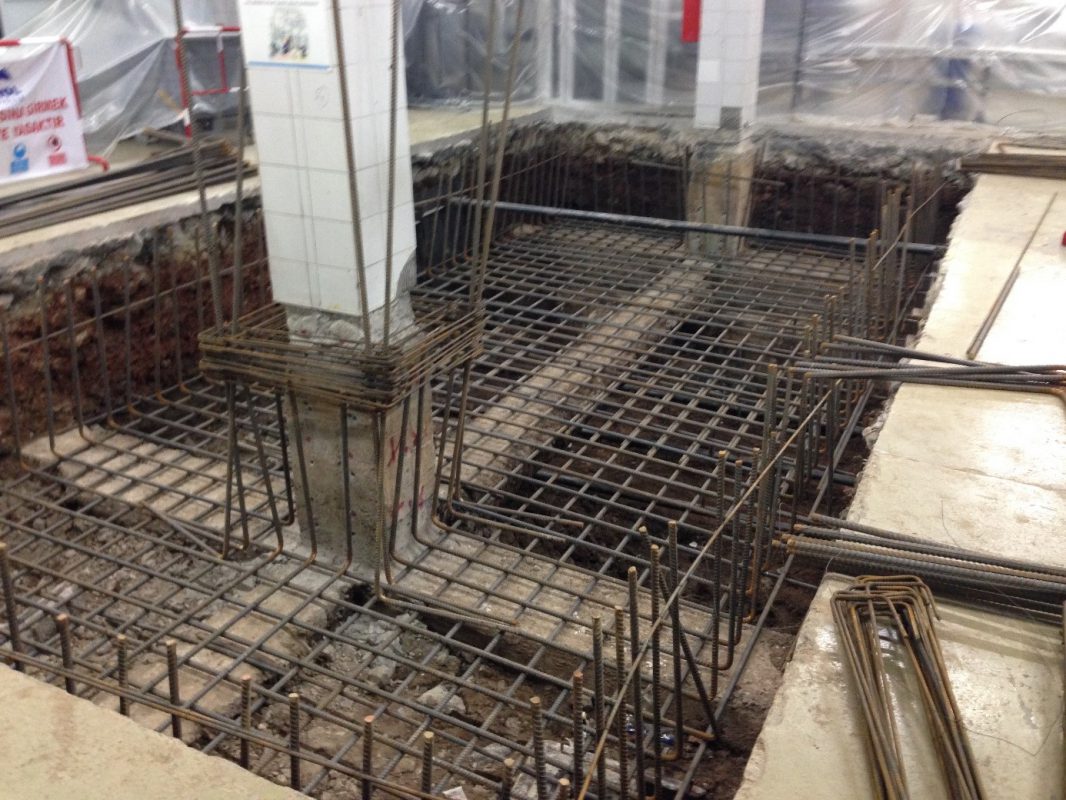

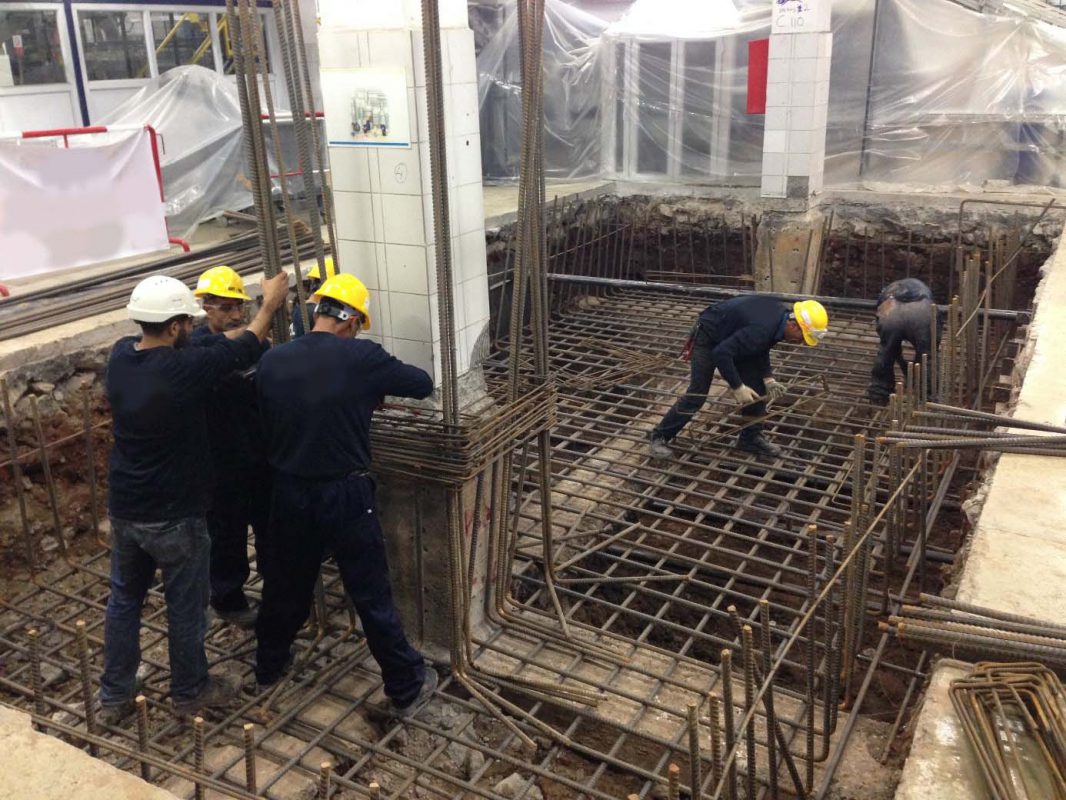

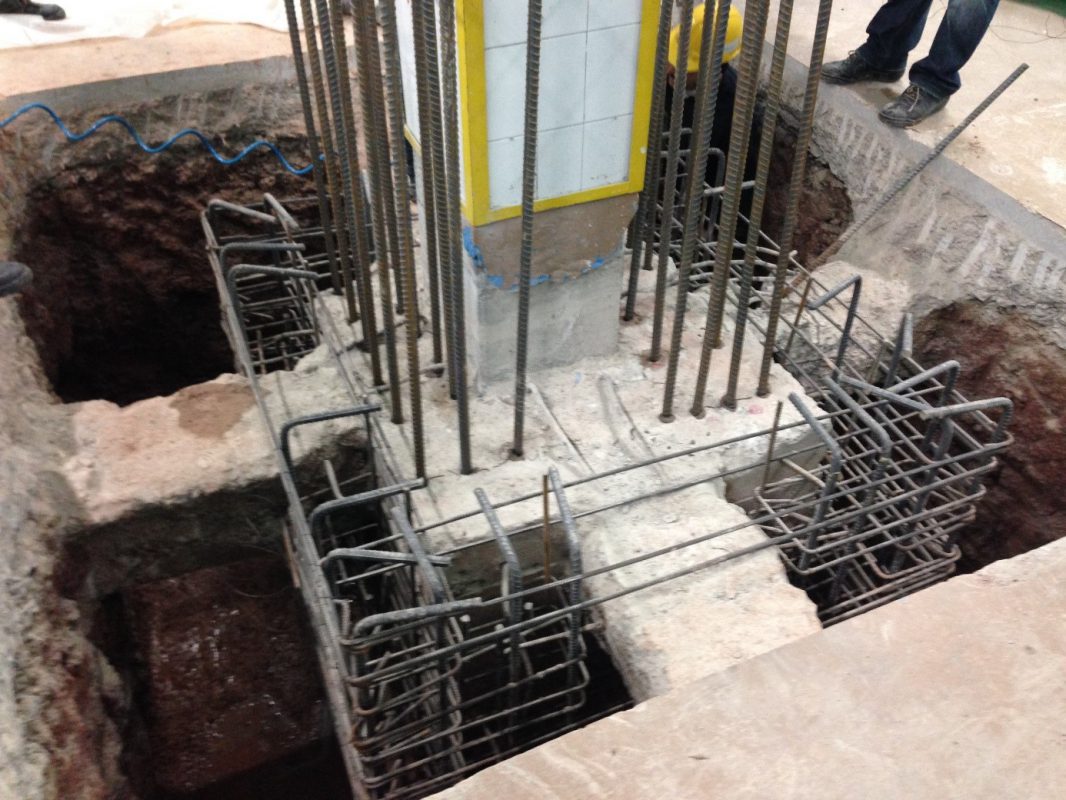

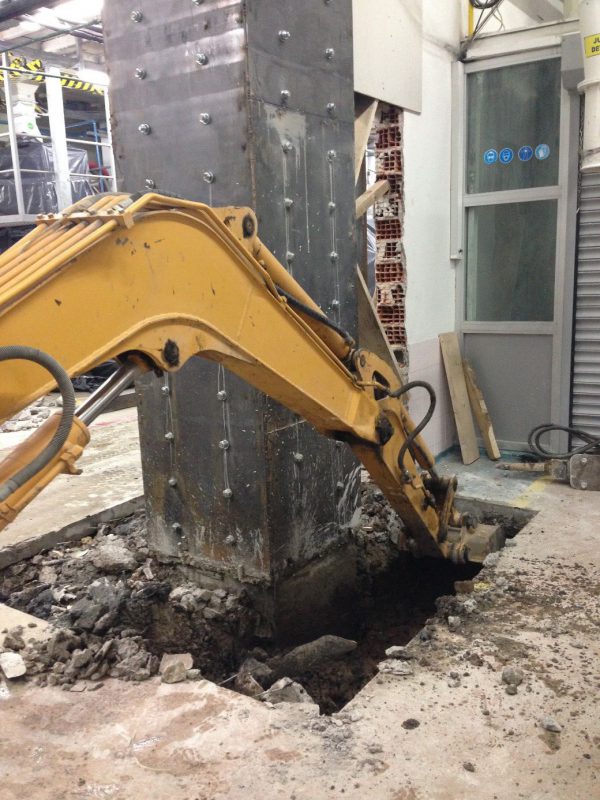

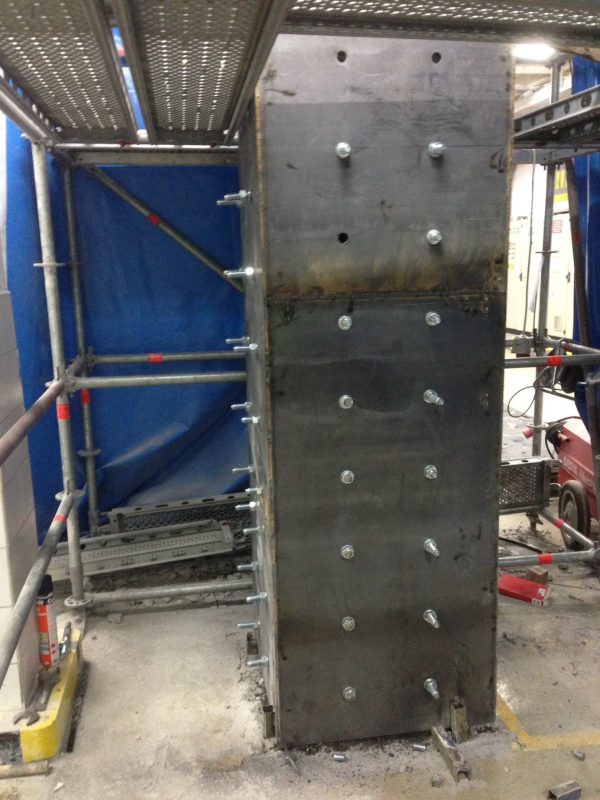

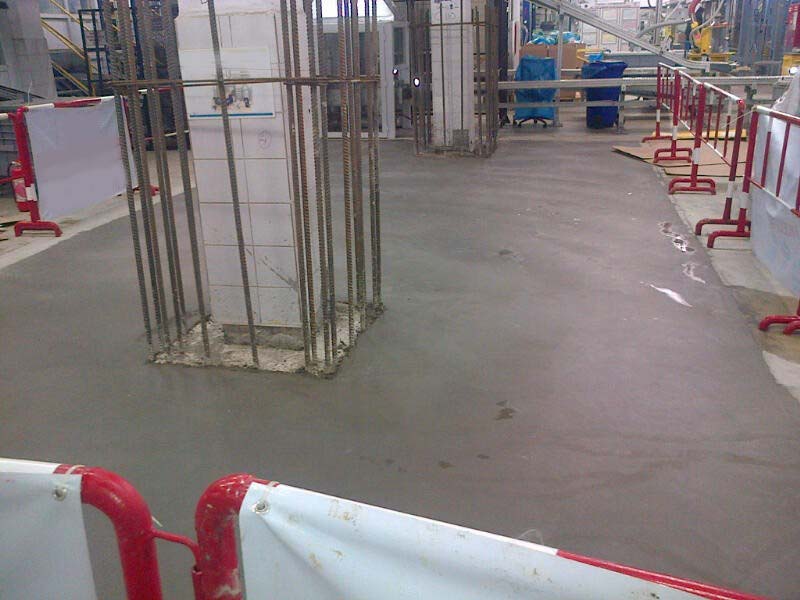

از روش های متداول ترمیم و مقاوم سازی المان بتنی کرمو شده استفاده از آستر اپوکسی غنی شده با روی ™EZP برای محافظت آرماتور نمایان شده از خوردگی و ترمیم کننده پایه پلیمری بتن 400™PRM می­باشد که علاوه بر جبران مقاومت از دست رفته بتن ، از بتن در برابر عوامل محیطی محافظت می­کند.پس از مطالعه و بررسی سازه و عیب یابی آن و انجام محاسبات جهت طراحی سیستم مقاوم سازی و طراحی دیتیل های مقاوم سازی از روش متداول مقاوم سازی ستون های بتنی با استفاده از سیستم ژاکت بتنی ™Strata استفاده می­شود که با افزایش ظرفیت باربری ستون و مقاومت آن در برابر بارهای وارده ، سازه را از خطرهای احتمالی محافظت می­کند.همچنین افزایش ضخامت فونداسیون برای تقویت فونداسیون به دلیل تغییر کاربری البته بدیهی است که با مقاوم سازی وزن سازه نیز افزایش یافته و نیاز است تا فونداسیون آن نیز برای تحمل بارهای وارده تقویت شود و مقاوم سازی تیرهای سالم تر با الیاف کربن تک جهته ™UCW که ظرفیت خمشی وبرشی تیرها را افزایش می­دهند و از بروز ترک و افزایش خیز و لرزش آنها جلوگیری میکنند . یکی از راه های متداول بهسازی و مقاوم سازی سازه های بتنی که در برابر بارهای جانبی ضعف دارند و مقاومت خوبی از خود نشان نمی­دهند مقاوم سازی قاب بتنی با افزودن دیوار برشی برای کنترل دریفت و جابجایی جانبی سازه مورد نظر می­باشد. دیوار های برشی که بصورت کششی و فشاری عمل کرده عملا نیروهای زلزله را مستهلک کرده و سازه را در برابر بارهای جانبی مقاوم می­نماید.پس از مطالعه و انجام محاسبات محل قرار گیری و دیتیل­های اجرایی جهت مقاوم سازی سازه های موجود ارائه می­شود و میتوان سازه را از خطرات جانی و مالی آینده محفاظت کرد.
