خانهمشکلات سازه ای و راهکارهای مقاوم سازیترمیم و مقاوم سازی دیوار بتنی با میلگردهای دارای خوردگی

بتن از مصالح کاربردی ساختمانی می‌باشد که با هزینه مناسبی ساخته شده، دارای دوام و استحکام مناسبی بوده و شکل قالبی را که در آن ساخته می‌شود، به خود می‌گیرد. اغلب اعضاء و اشکال بتنی در محل و در موقعیت نهایی خود اجرا و ساخته می‌شوند. بتن و سازه‌های بتنی در طول فرآیند بهره‌برداری و ساخت دچار آسیب و تخریب می‌شوند که تعمیر و مرمت بتن را ایجاب می‌کند.

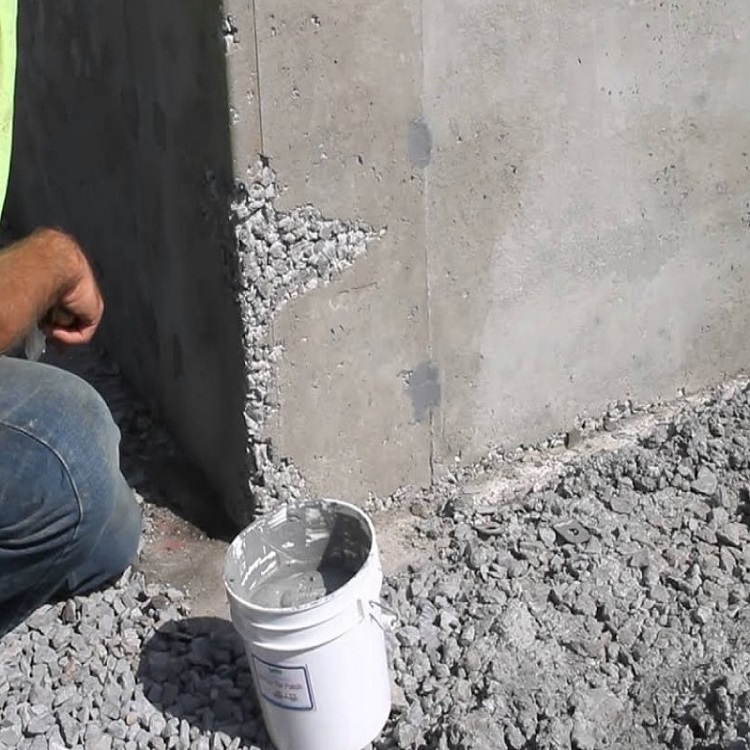

بدلیل وجود مشکلات اجتناب ناپذیر به هنگام اجرا بخصوص در سازه‌های بتنی، همواره نیاز به ترمیم و مقاوم سازی آن‌ها احساس می‌شود. امروزه ترمیم و تقویت بتن و سازه‌های بتنی از فنون حساس و موردنیاز در پروژه های عمرانی بوده که نیاز به دانش ویژه و تجربه مرتبط دارد. ساختمان‌های بتنی به عنوان عنصر شاخص در ساخت‌و‌ساز همیشه مورد توجه سازندگان می‌باشند، از جمله مشکلات رایج اینگونه سازه‌ها، بروز ترک می‌باشد که برای حل این مشکل باید با انواع ترک در ساختمان و روش‌های ترمیم آن آشنا بود. از عوامل آن میتوان به عدم ویبره صحیح، پایین بودن کیفیت اختلاط بتن ،عدم درز بندی مناسب قالب که باعث فرار شیره‌ی بتن و تفکیک دانه بندی آن می‌شود اشاره کرد. انتخاب راهکار مناسب جهت ترمیم دیوار بتنی آسیب دیده و کرمو شده با توجه به مواردی همچون سازگاری حرارتی با بتن اصلی، دوام مورد نیاز، شرایط بهره برداری، طبیعت شیمیایی و الکتریکی محیط، خواص انقباضی، ضریب ارتجاعی مصالح و شرایط اجرای راهکار مورد نظر، صورت می‌گیرد. از این رو در این بخش مراحل ترمیم و مقاوم سازی ترمیم دیواربتنی آسیب دیده با استفاده از سیستم ترمیم بتن ™FixCrete و سیستم مقاوم سازی ™FibraOne شرح داده می‌شود.

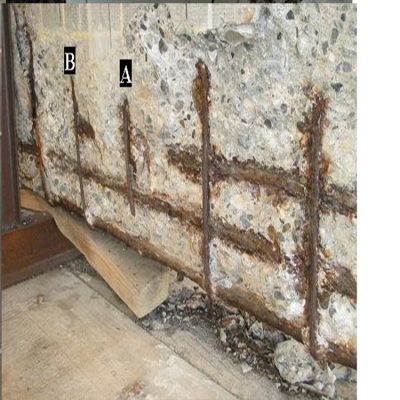

پدیده خوردگی در میلگردها



یکی از مهمترین عوامل تاثیرگذار بر روی خوردگی میلگردهای دیوار بتنی، اندازه پوشش بتنی کم  روی میلگردهاست. در صورتی که ضخامت بتن روی میلگردها کم باشد میلگردها ممکن است در معرض هجوم عوامل مخربی مثل کلریدها و کربنات قرار گیرند و دچار خوردگی شوند. اگر میلگرد خیلی نزدیک به سطح باشد، زمان رسیدن عوامل کربناته شدن و کلریدها به عمق فولاد را کاهش می دهد. اما با این حال می‌توان به کمک راهکارهایی جلوی خوردگی بیشتر آرماتور را گرفت حال به بیان یکی از این راهکارها می‌پردازیم:

در این راهکار پوشش بتنی ناکافی روی میلگرد برداشته شده تا زمانی که به بخش آرماتوربندی برسیم، سپس با استفاده از پوشش‌های محافظ آرماتور مانند پوشش‌های ضدزنگ زینک‌ریچ اپوکسی آرماتورها را در برابر زنگ زدن و اکسید شدن محافظت می کنیم، حال برای تامین پوشش بتن روی آرماتور می‌توانیم از ملات‌های ترمیم بتن استفاده کنیم. این ملات‌ها با ویژگی‌های گوناگون مانند روان‌پذیری کم یا روان‌پذیری زیاد، گیرش سریع یا گیرش کند و مقاومت‌های گوناگون در بازار در دسته‌بندی‌‌های مختلف یافت می‌شوند.

در راهکاری دیگر می توانیم بدین شکل عمل کنیم:

پس از برداشتن پوشش بتن روی میلگرد اطراف میلگرد را به اندازه‌ای از بتن خالی می‌کنیم که یک انگشت دست کنار آن براحتی قرار گیرد که با تقریب خوبی می‌توان گفت این مقدار 20 میلی‌متر است.هدف از برداشتن بتن اطراف میلگرد این است که قسمت آسیب‌دیده بتنی که ممکن است به میلگردها سرایت کند کاملا از بین برود.

سپس هرگونه زنگ‌زدگی را از روی میلگردها پاک می‌کنیم تا سطح کاملا یک دست شود و بخش‌های ورقه ورقه شده سطح میلگرد کاملا پاک شود. در اینجا این نکته گفتنی است که مقداری زنگ‌زدگی روی میلگردها می‌تواند به چسبندگی و درگیری بیشتر میلگرد و ملات بتنی کمک کند.

 سپس می توانید به کمک یک ملات ترمیم سیمانی یا پلیمری روی میلگردها را بپوشانید تا پوشش روی بتن تامین شود. بدون اینکه روان‌پذیری مخلوط ملات ترمیمی کاهش یابد، میزان آب داخل ملات باید کمترین مقدار ممکن را به خود اختصاص دهد.

بتن جدید باید به مدت یک هفته مرطوب نگه داشته شود، بدین منظور از اسپری آب و یا پارچه‌های مرطوب روی سطح بتن می‌توان استفاده کرد.

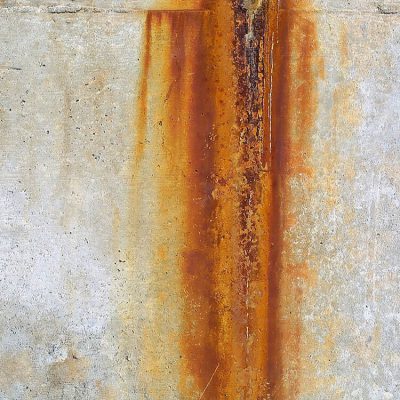

بتن با میلگرد زنگ زده



در روشی دیگر می‌توان روی بتن جدید از پوشش‌های ضدکربناسیون استفاده کرد:

پوشش‌های ضدکربناسیون مانند سیلوکسان‌ها روند کربناته شدن بتن را به تاخیر می‌اندازند.

کاهش رطوبت بتن تا حداقل سطحی که کربناته شدن در آن اتفاق می افتد، در صورتی که مشکل کربناته باشد، می‌تواند مفید است. بتن جدید بسیار قلیایی است. با گذشت زمان، CO2 در بتن حرکت می کند و pH را از حدود 12 به حدود 8 تا 9 کاهش می دهد. فولاد در سطح بالایی به دلیل تشکیل یک لایه اکسید مقاوم “غیرفعال” زنگ نمی‌زند اما در pH پایین، آن لایه حل می‌شود و فولاد بدون محافظت باقی می‌ماند. راههای بسیاری برای مقاوم ساختن میلگردها در برابر خوردگی وجود دارد که در بالا به آنها اشاره شد، علاوه بر موارد بالا استفاده از ملات‌های محافظ کاتدی هم مناسب است، ولی در مجموع باید به این نکته اشاره کرد که اجرای صحیح بتن و آرماتور بهترین راه برای جلوگیری از هزینه‌های اضافی برای ترمیم است.

سیستم مورد استفاده جهت ترمیم و مقاوم سازی دیوار بتنی با میلگردهای دارای خوردگی

ترمیم دیوار بتنی آسیب دیده

سیستم ™FixCrete

ترمیم بتن آسیب دیده با استفاده از ملات ترمیمی پایه پلیمری و پایه اپوکسی

معرفی سیستم

مقاوم سازی دیوار بتنی آسیب دیه

سیستم ™FibraOne

مقاوم سازی سازه با استفاده از کامپوزیت FRP

معرفی سیستم

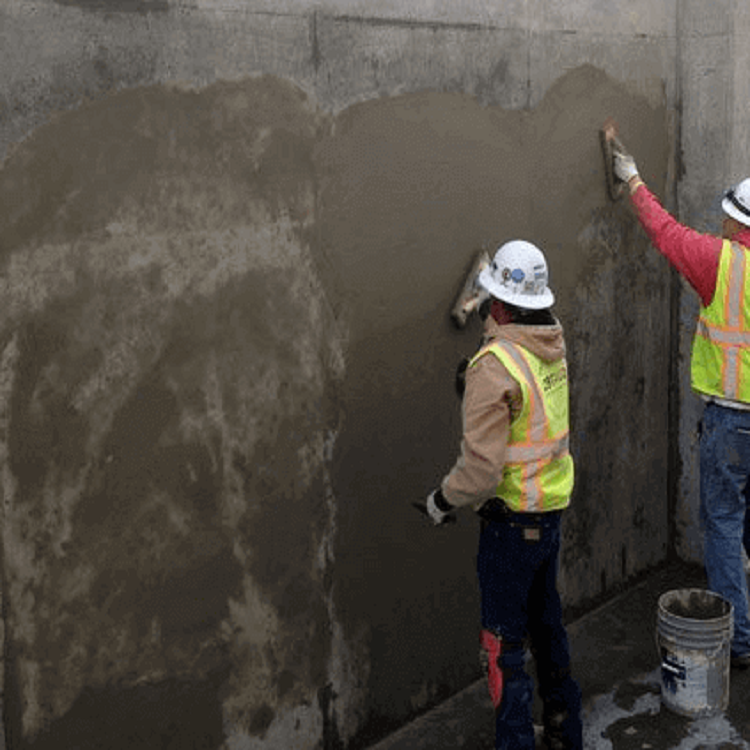

ترمیم دیوار بتنی با میلگردهای دارای خوردگی با استفاده از سیستم ™FixCrete

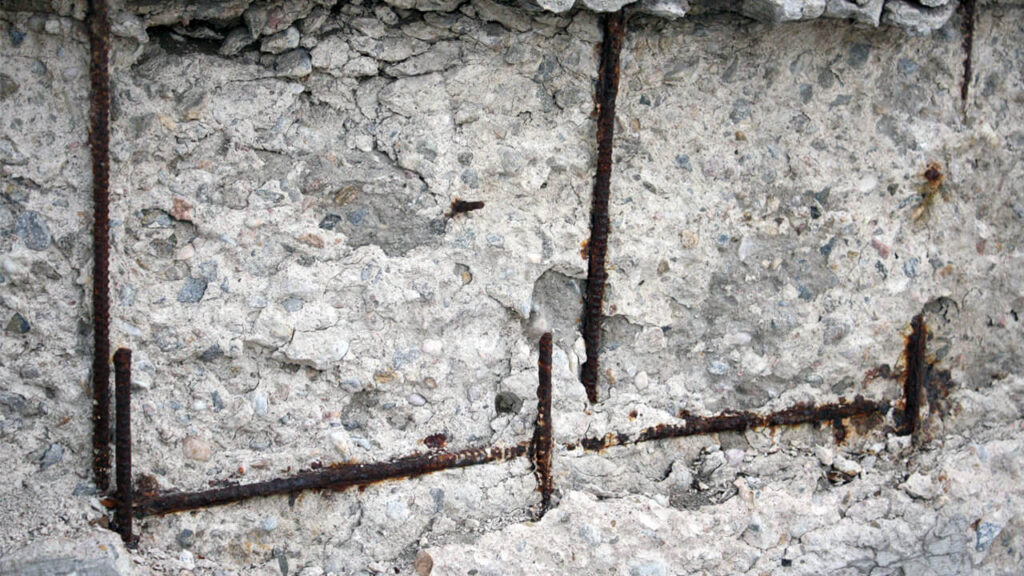

خوردگی میلگرد های دیوار بتنی
  1. مشخص نمودن نواحی بتنی معیوب
  2. برداشتن بتن معیوب و سست با استفاده از روش‌های مناسب
  3. برداشتن بتن معیوب به عمق 15 تا 25 میلیمتر در صورت عدم اتصال مناسب میلگرد نمایان شده و بتن پیرامون
  4. تمیز نمودن سطح میلگرد با استفاده از روش‌های همچون ماسه پاشی و یا استفاده از برس مکانیکی
  5. برداشتن میلگرد آسیب دیده در صورتی که مقدار خوردگی در میلگرد بیش از 25 درصد قطر آن باشد
  6. جایگزین نمودن میلگرد برداشته شده با میلگردی مشابه و به طول همپوشانی حداقل 100 میلیمتر
  7. پاکسازی ناحیه ایجاد شده با استفاده از فشار هوا و یا آب
  8. استفاده از آستر آپوکسی غنی شده با روی (محصول™EZP) بر روی میلگردهای نمایان و دارای خوردگی
  9. آماده سازی ملات ترمیم کننده پایه پلیمری بتن (محصول PRM™ 400) مطابق دیتاشیت محصول
  10. ترمیم ناحیه آسیب دیده با استفاده از ملات ترمیم کننده پایه پلیمری مطابق دستورالعمل اجرایی محصول

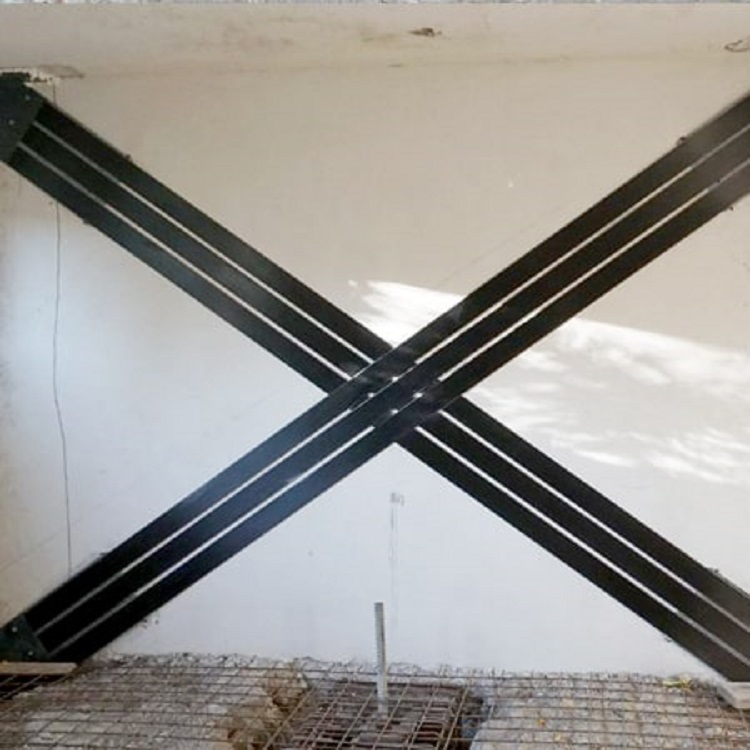

مقاوم سازی دیوار ترمیم شده با استفاده از سیستم ™FibraOne

  1. مشخص نمودن محل نصب لمینت FRP (محصول ™UCL) بر روی سطح دیوار
  2. اعمال پرایمر اپوکسی (محصول WEP™ 240) بر روی محل نصب لمینت FRP
  3. اعمال یک لایه ژل اپوکسی (محصول ERS™ 400) برروی لمینت FRP
  4. تقویت دیوار بتنی آسیب دیده با استفاده ازچسباندن لمینت CFRP بر روی محل مشخص شده
  5. اجرای پوشش حفاظتی و ضد حریق (محصول SMF™ 80) بر روی لایه نهایی لمینت کربن در صورت نیاز
  • اطلاعات فنی محصولات

  • اطلاعات ایمنی محصولات

  • آیین‌نامه‌ها و مراجع

  • گالری تصاویر

  • راهکارهای مرتبط

در صورت نیاز به اطلاعات ایمنی محصولات لطفا از طریق فرم تماس با ما درخواست خود را ثبت نمایید.

  • راهنمای طراحی و ضوابط اجرایی بهسازی ساختمان‌های بتنی با استفاده از مصالح تقویتی FRP (نشریه 345)دانلود
  • آینن نامه طراحی و مقاوم سازی اعضای بتنی توسط مصالح FRP روی سطوح خارجی – 2017دانلود
  • آینن نامه طراحی سازه‌های بتنی مسلح با FRP – کانادادانلود
  • ترمیم بتن مطابق آیین نامه EN 1504 (تشخیص ، طراحی ، اصول و اجرا)دانلود
  • راهنمای ترمیم بتن ACI 546R-04دانلود
  • الزامات برای ارزیابی ، ترمیم ، نوسازی سازه‌های بتنی موجود ACI-562-19دانلود

پکیج بروشور و کاتالوگ فنی

برای دریافت پکیج بروشور و کاتالوگ فنی راهکار ارائه شده کلیک نمایید.

سوالات متداول

برای پوشش میلگردهای نمایان و خورده شده از چه محصولی استفاده می شود؟

از آستر آپوکسی غنی شده با روی محصول EZP بر روی میلگردهای نمایان و دارای خوردگی مالیده می شود.

برای استفاده از روش FibraOne از چه نوع الیافی استفاده می شود؟

از الیاف تقویت کننده پلیمری یا کامپوزیت استفاده می شود.

رفتارهای نامناسب سازه در برابر زلزله کدامند؟

از جمله این رفتارها می‌توان به عدم تأمین مقاومت برشی در تیرها و ستون‌ها، شکست برشی اتصال تیر به ستون، عدم تأمین مقاومت برشی در هر طبقه، ناپایداری جانبی و از دست رفتن باربری ثقلی و جانبی در ستون‌ها اشاره کرد که در هنگام وقوع زلزله منجر به خسارت‌های شدید و انهدام کلی سازه می‌گردد.

چند درصد از ساختمان های کشور از ملات و آجر ساخته شده؟

بیش از 70 درصد ساختمان های موجود درکشور از ملات و آجر ساخته شده که این امر برضرورت بحث مقاوم سازی ساختمان ها صحه می گذارد.

برای کدام گونه از دیوارها از روش های مقاوم سازی و ترمیم گفته شده در بالا استفاده می شود؟

برای دیوارهای بتنی؛ و برای دیوارهای دیگر طبق آیین نامه.
