نئوپرن و تکیه گاه های پل

نئوپرن و تکیه گاه های پل چیست؟ به لایه‌هایی از لاستیک که با فولاد مسلح شده باشند بالشتک الاستومری مسلح  گفته می‌شود. نام تجاری این بالشتک ها که به عنوان تکیه گاه های پل نیز شناخته می‌شوند، نئوپرن است. نئوپرن ها کاربردهای فراوانی دارند چرا که می توانند وزن زیادی را تحمل کنند. به همین دلیل است که از نئوپرن به وفور در ساخت پل ها استفاده می شود.

بالشتک های سازه‌ای دستگاه‌هایی هستند که در پل‌ها، ساختمان‌ها و سایر سازه‌ها جهت انتقال بارها و مهار یا آزادسازی درجات خاصی از آزادی (هم برای جابجایی و هم چرخش) نصب می‌شوند.

طراحی خاص یک بالشتک یا ضربه گیر نئوپرن مسلح به پارامترهای مختلفی بستگی دارد: بالشتک های AFZIR به دقت طراحی و ساخته شده اند تا دقیق ترین الزامات طراحی های خاص را برآورده کنند. در طراحی این محصولات تمامی بارگذاری، حرکات، چرخش ها، محدودیت ها، محیط اطراف و یکپارچگی بتن سازه، در نظر گرفته شده است، به عنوان مثال:

• • نیروهای عمودی روی یک سازه خاص، ردپای بالشتک را مشخص می کنند.
  • نیروهای افقی (مانند زلزله، بار ترافیکی) نیاز به عناصر هدایت کننده و ظرفیت آن‌ها را تعیین می کند.
  • مهارهای چرخشی ارتفاع بالشتک را تعیین می کنند.

بالشتک های سازه‌ای پل‌ها و سایر سازه‌ها عناصر استثنایی و پرخطری هستند که رفتار آن‌ها به دقت کنترل می‌شود تا از عملکرد ساختاری آنها در حین کار جهت انتقال نیرو و جذب اعوجاج و چرخش سازه پایه که تأثیر مستقیمی بر ایمنی آن دارد، اطمینان حاصل شود.

بالشتک های سازه ای AFZIR با بالاترین استانداردها طراحی شده و از مواد با کارایی بالا ساخته شده اند. همه ی بالشتک ها به صورت جداگانه طراحی می شوند تا هزینه و کارایی آن ها بهینه شود.

انتخاب نوع بالشتک مناسب برای پروژه شما بر اساس میزان نیروهای عمودی و افقی منتقل شده از طریق مجموعه بالشتک و همچنین میزان جابجایی و چرخش عناصر روبنا است. علاوه بر این، زمانی که برای مثال، موقعیت‌های بارگذاری افقی و یا نیروی بالابرنده بیش از حد معمول وجود دارد، ممکن است توجه ویژه به طراحی مجموعه بالشتک ها ضروری باشد.

بسته به توانایی آن ها در جبران جابجایی ها و انتقال نیروهای افقی، انواع نئوپرن یا بالشتک لرزه گیر را می توان به موارد زیر تقسیم کرد:

• • ثابت: بالشتک نیروهای افقی خارجی را هم در جهت طولی و هم در جهت عرضی منتقل می کند، چرخش ممکن است، در حالی که جابجایی مجاز نیست.
  • هدایت شونده-لغزندشی: بالشتک برای جابجایی ها در جهت یک صفحه و انتقال نیروهای افقی خارجی در جهت دیگر استفاده می شود. چرخش ممکن است.
  • بدون لغزش: بالشتک برای جابجایی در هر دو جهت صفحه کاربرد دارد. چرخش نیز فعال است و هیچ نیروی افقی را منتقل نمی کند.

مزایای استفاده از نئوپرن

نئوپرن سبب بالا رفتن مقاوت سازه در برابر ارتعاشات می‌شود. در واقع ضربه گیر نئوپرن با دریافت ارتعاشات و ضربات، از آسیب دیدن سازه بر اثر آن‌ها جلوگیری می نماید.

توانایی ضربه گیر لاستیکی نئوپرن در تحمل وزن بالا کمک می‌کند تا بتواند علاوه بر وزن سازه، وزن بالای وسایل نقلیه ای که از روی پل رد می‌شوند را نیز تحمل کند. به همین دلیل است که نئوپرن کاربرد زیادی در پل سازی دارد و به عنوان نئوپرن پل  و یا ضربه گیر نئوپرن پل شناخته می‌شود. استفاده از نئوپرن انتخاب ایمنی برای طراحی و ساخت پل است.

همچنین مقاومت سازه در برابر فشار را نیز افزایش می‌دهد. استفاده از بالشتک ضربه گیر نئوپرن بار مرده را کاهش می‌دهد و هزینه‌های جانبی تعمیر و نگهداری از سازه را نیز پایین می‌آورد.

ضربه گیر پل و ساختمان نئوپرن انعطاف پذیری زیادی هم دارد. قیمت خرید نئوپرن هم مناسب است و به راحتی قابل دسترسی هستند. همچنین بالشتک ضربه گیر الاستومری پل در شرایط دمایی و جوی مختلف مقاومت بالایی از خود نشان می‌دهند. تکیه گاه های الاستومری نئوپرن در هوای زیر صفر درجه و حتی بالای 50 درجه هم دوام می‌آورد و مشکلی برای سازه ایجاد نمی‌کنند. در نتیجه از آنجایی که ایران کشوری با آب و هوای متنوع است استفاده از ورق لاستیک نئوپرن می‌‍تواند برای ساخت سازه‌های ایران انتخاب خوبی باشد.

با توجه به نیازهای طراحی، بالشتک زیرسری پل شرکت افزیر را می توان به دسته‌های اصلی زیر تقسیم کرد:

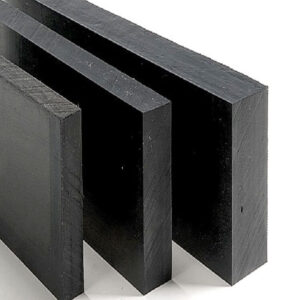

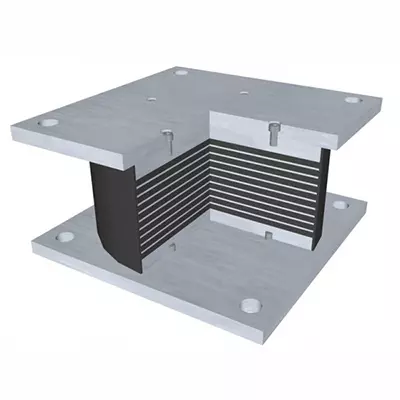

نئوپرن – بالشتک الاستومتری

این مجموعه بالشتک‌‌‌های الاستومری با استفاده از نئوپرن یا لاستیک طبیعی به صورت سفارشی قالب گیری ‌‌می‌شوند. استفاده از لاستیک طبیعی سبب افزایش عمر نئوپرن ‌‌می‌شود. از بین تمام بالشتک‌‌‌های سازه‌ای، بالشتک‌‌‌های الاستومری اغلب عناصری هستند که برای حمایت از روسازه‌های بتنی و انتقال بارها به زیرسازه‌ها استفاده می‌شوند. از مشخصات نئوپرن در این نوع بالشتک‌‌‌ها این است که با سایر مصالح سازه‌‌‌، رفتار مناسبی از خود نشان می دهند. آن‌ها بارهای عمودی را با حداقل فشار تحمل ‌‌می‌کنند، اجازه انبساط و انقباض سازه را با حداقل مقاومت ‌‌می‌دهند و گشتاور انتهایی معمولی تیرهای پل را فراهم ‌‌می‌کنند.

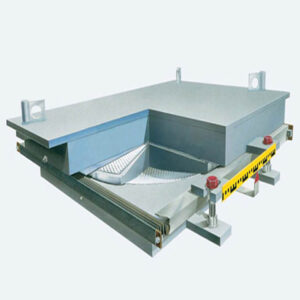

بالشتک کروی

بالشتک‌‌‌های کروی نتیجه به روزترین فناوری‌‌‌ها هستند. آن‌ها برای ریل‌‌‌های قطارهای پرسرعت ساخته شده اند، اما برای انواع سازه‌‌‌های دیگر نیز مناسب هستند. بالشتک‌‌‌های کروی از مجموعه ای از اجزای فولادی با ماشینکاری دقیق و عناصر کروی مقعر و محدب در مرکز آن تشکیل شده اند. این بالشتک‌‌‌ها که با توجه به نیازهای خاص پروژه شما طراحی و اندازه ‌‌می‌شوند، بارهای عمودی زیادی را منتقل ‌‌می‌کنند و در عین حال حرکت نسبی سازه را نیز در نظر ‌‌می‌گیرند. بالشتک‌‌‌های کروی چه ثابت، چه یک طرفه و چه چند جهته، ترکیبات بار عمودی و افقی و همچنین حرکات طولی و عرضی را انتقال ‌‌می‌دهند.

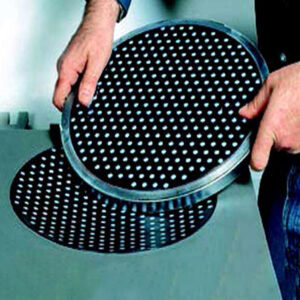

بالشتک لغزشی

بالشتک‌‌‌های لغزشی، انبساط حرارتی و چرخش ساختاری در ساختمان‌ها، پل‌ها و تکیه‌گاه‌های لوله‌‌‌ها را پوشش می‌دهند. مجموعه ی بالشتک‌‌‌های لغزشی شامل پد‌‌‌های سازه ای، یک سطح لغزنده از جنس PTEF (یا سایر مواد با اصطکاک کم) و صفحات بالشتک لغزشی است.

استفاده از بالشتک لغزشی در کاربردهای صنعتی متعددی که سازه‌‌‌ها در آن‌ها نیاز به حرکت تحت بار دارند ایده آل است. نمونه‌‌‌هایی از این موارد به شرح زیر است:

1. 1. لوله‌‌‌ها و کانال‌‌‌ها
   2. کوره‌‌‌ها
   3. کف و سقف
   4. ساخت و سازهای سنگین
   5. لنت‌‌‌های لغزنده برای جابجایی ماشین آلات سنگین

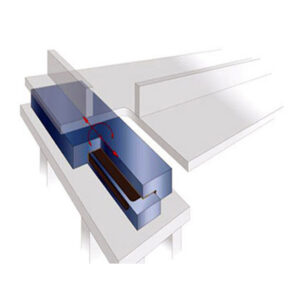

بالشتک لغزشی گهواره ای

بالشتک لغزشی گهواره ای دارای پین مخصوص خود است تا امکان چرخش و حرکت پایدار را در پاسخ به بارها و نیروهای مختلف ناشی از روبنا از جمله بار زنده، بار ثابت و نیروهای ناشی از زلزله و غیره فراهم کند.

ویژگی ها:

1. قادر به مقاومت در برابر نیروهای کششی، فشاری و برشی بالا.
2. خاصیت جداسازی لرزه ای عالی که آن را برای مقاومت در برابر شدت لرزه تا 9 ریشتر هم عالی ‌‌می‌کند.
3. ساختار قوی با دوام بالا.
4. قابلیت بالا در حمل بار.

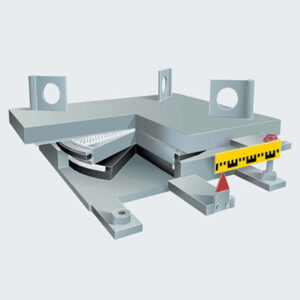

بالش محفظه ای Pot

بالشتک های محفظه ای سال ها است که مورد استفاده قرار ‌‌می‌گیرند و نوعی بالشتک با قابلیت های اثبات شده هستند. با ترکیب یک تکیه گاه الاستومری رنگ نشده  و بی لکه (لاستیک طبیعی) در یک پوشش فولادی که از همه طرف محصور شده است (محفظه)، امکان انتقال بارهای عمودی بزرگ بر روی سطح نسبتاً کوچکی وجود دارد. ابعاد بالشتک های محفظه ای به فشار قابل قبول الاستومر و فشار مجاز بتن بستگی دارد.

بالشتک های محفظه ای مخصوصاً برای پل های منحنی یا اریب و سایر سازه های پیچیده که جهت چرخش در آن‌ها متفاوت است یا نمی‌توان آن را دقیقاً تعیین کرد، مناسب هستند.

با توجه به کاربردی که برای این بالشتک ها در نظر داریذ، باید تلاش کنید تا بهترین مورد را برای طراحی سازه انتخاب نمایید. در راستای این انتخاب شرکت افزیر یکی از شرکت های فروش بالشتک نئوپرن، همراه شما خواهد بود. شما می توانید با یک تماس و یا پیامی در واتساپ از کارشناسان افزیر  مشاوره بگیرید و از قیمت و مشخصات لاستیک نئوپرن متناسب با پروژۀ تان مطلع شوید.
