شناسه محصول : 28801

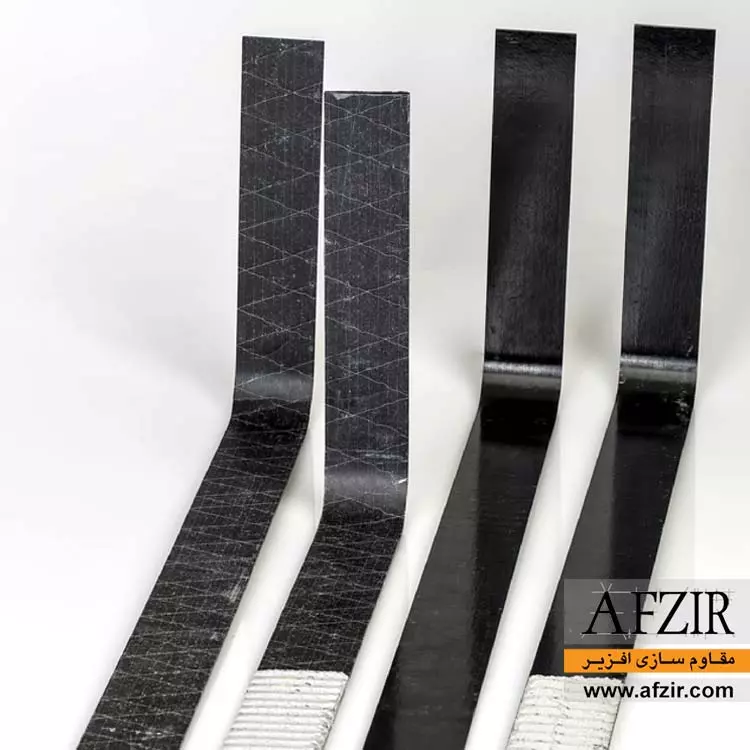

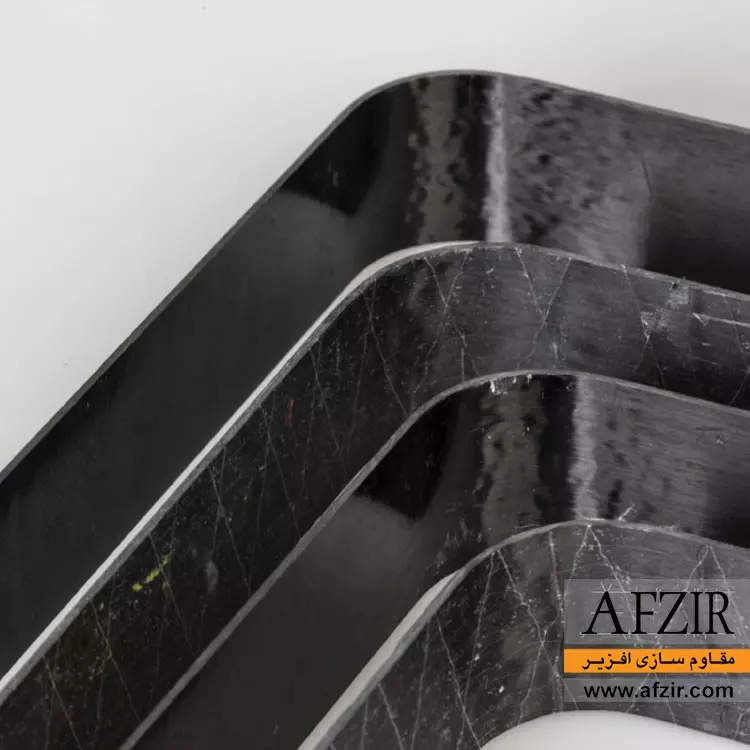

لمینیت کربن L شکل

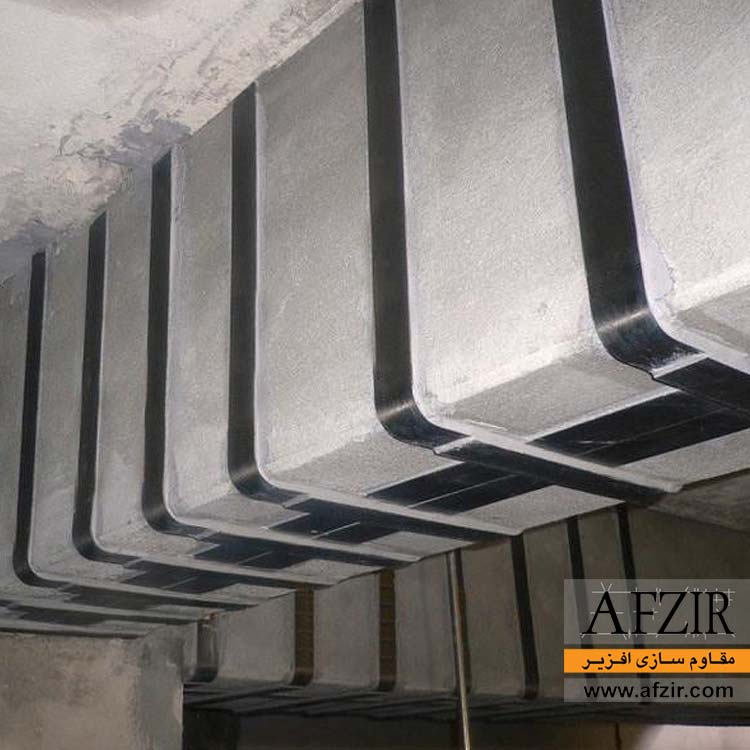

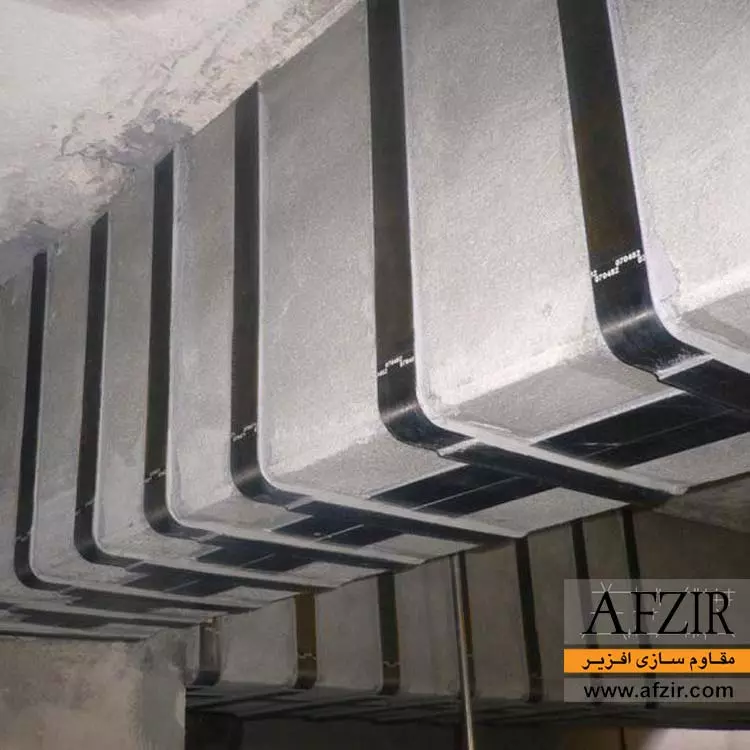

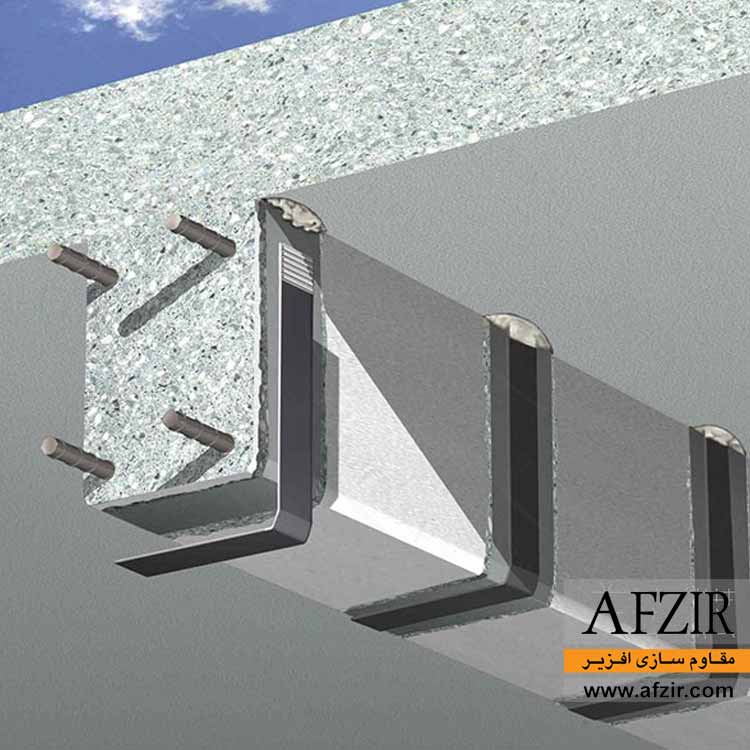

لمینیت کربن L شکل شرکت افزیر (کد ™LUCL) در برابر خوردگی مقاوم بوده و برای مقاوم سازی سازه های بتنی در برش و برای مهار لمینیت ها در انتهای آنها طراحی شده است. این محصولی بخشی از سیستم مقاوم سازی لمینیت و ورق های کربن FRP هستند. لمینیت کربن L شکل مثل تقویت کننده خارجی با چسب رزین اپوکسی مناسب برای دمای معمولی حین نصب به المان مورد نیاز می چسبند.


توضیحات

ویژگی‌ها


  • مقاوم در برابر خوردگی
  • مقاومت و دوام بسیار بالا
  • تقویت برش و گسیختگی
  • مهاربندی مناسب
  • وزن کم
  • ضخامت کلی کم، می تواند بیش تر پوشش داده شود.
  • حمل و نقل آسان
  • نصب آسان- عدم نیاز به تجهیزات نصب و حمل سنیگن
  • مقاومت خستگی برجسته
  • حداقل آماده سازی برای اتصال دهنده های برشی مورد نیاز است
  • حداقل آسیب به زیبایی سازه

کاربردها


پروفیل های لمینیت کربن L شکل برای بهبود یا افزایش عملکرد و مقاومت بسازه و در موارد زیر کاربرد دارند:

  • افزایش ظرفیت باربری تیرها
  • کاهش خیز و پهنای ترک بتن
  • کاهش تنش در آرماتور فولادی
  • بهبود مقاومت خستگی
  • تغییر سیستم سازه ای
  • حذف دیوارها و یا ستون ها
  • حذف مقاطع کف و دیوار برای ایجاد دسترسی و بازشوها
  • تغییر فلسفه طراحی
  • اصلاح طراحی یا خطاهای ساخت و ساز

بسته‌بندی


  • طول پایه بلند: 1500-500 میلیمتر
  • طول پایه کوتاه: 800-200 میلیمتر

رنگ محصول


  • مشکی

مشخصات فنی و اجرایی

مشخصات فیزیکی
مشخصات لمینت کربن L شکل
وزن واحد حجم 1.55g/cm3
رنگ مشکی
طول پایه بلند 500-1500mm
طول پایه کوتاه 200-800mm
ضخامت 2mm
عرض ورق 50mm
مشخصات مکانیکی
مقاومت کششی 2400MPa
مدول الاستیسیته 131GPa
تغییرطول گسیختگی 1.87%
درصد الیاف موجود 70%
نوع ماتریس رزین اپوکسی، وینیل استر
مراحل اجرا

آماده سازی سطح:

  1. سطحی که لمینیت های ™LUCL شکل روی آن نصب می شود باید سالم و تمیز باشد. همچنین باید خشک و بدون یخ زدگی باشد. قبل از شروع نصب باید تمام گردو غبار، لایه های ضعیف، روغن و مواد تخریب کننده از سطح بتن زدوده شوند.
  2. حفره های بزرگ باید با استفاده از ملات تعمیری تایید شده لکه گیری شوند.
  3. مقاومت چسبندگی بتن ممکن است بعد از آماده سازی سطح با استفاده از آزمایش pull-pff با نظر مهندس تایید شود. حداقل مقاومت کششی باید 1.3 مگاپاسکال باشد. کمترین مقاومت فشاری بتن باید بیش تر از 17 مگاپاسکال باشد.

برش:

ورق ها باید به طول مناسب با استفاده از مشاهده دو طرفه با یک خردکن یا تیغه دندانه دار بریده شود.

ترکیب اپوکسی:

اپوکسی EPT™10020 جهت چسبندگی لمینیت ها پیشنهاد می شود. چسب اپوکسی باید طبق مشخصات کارخانه مخلوط شوند تا مخلوط همگنی بدست آید.

مدارک مرتبط

دیتاشیت فنی

دانلود

برگه ایمنی

دانلود

دتایل‌ و نقشه‌ها

دانلود

گالری تصاویر

مقالات مرتبط

مقاوم سازی و بهسازی لرزه ای

19 روش مقاوم سازی ساختمان + فیلم اجرای مقاوم سازی ساختمان

مقاوم سازی ساختمان چیست؟ نیاز گسترده و روز افزون جامعه به ساختمان و مسکن، ضرورت استفاده از روش‌ها و مصالح…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

ورق فیبر کربن در مقاوم سازی ساختمان، خواص و کاربردهای آن

پلیمر یا الیاف کربن تقویت شده با رزین (CFRP) یا لمینیت و ورق فیبر کربن، برای سیستم های مقاوم سازی…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

لمینت فیبر کربن و مزایا و کاربردهای آن

لمینت فیبر کربن یا ماده کامپوزیت چیست؟ مواد کامپوزیت یا لمینت، یک ترکیب از چند ماده است که به صورت…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

دانستنی های جالب در مورد ورق فیبر کربن که بهتر است بدانید

ورق فیبر کربن چیست ؟ ورق‌های فیبر کربن یا کامپوزیت‌های فیبر کربن، از چند لایه پارچه‌ی الیاف کربن که با…

اطلاعات بیشتر

سوالات متداول

لمینیت کربن ‏L‏ شکل، چیست ؟

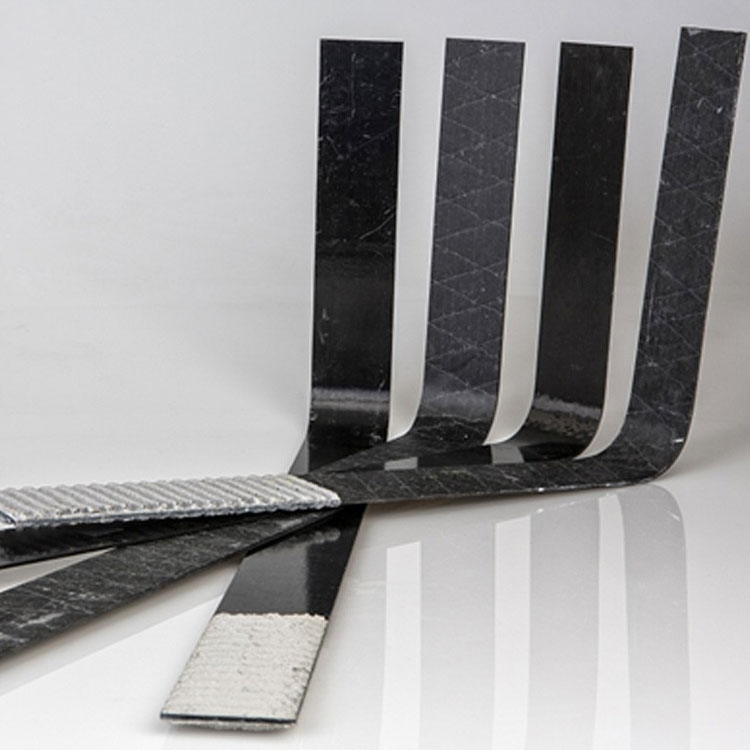

لمینیت کربن ‏L‏ شکل، تقریبا همان ورق‌ها ویا لمینیت‌های ‏Frp‏ ساخته شده از ترکیب الیاف کربن تک جهته یا دو جهته با ‏چسب یا رزین و با یا بدون یک لایه الیاف تیشو در هر طرف، می‌باشد. با این تفاوت که این لمینیت‌های کربن‎ L ‎‏ شکل در ‏ظاهر، در راستای طولی خود، از یک خم با زاویه‌‌ایی 90 درجه تشکیل شده‌اند. از این نوع لمینیت، بیشتر در نواحی گوشه ‏مقاطع موردنظر تقویت، استفاده می‌شود.‏

ویژگی لمینیت کربن‎ L ‎شکل چیست؟

مهم‌ترین ویژگی و مهم‌ترین وجه تمایز لمینیت کربن ‏L‏ شکل با دیگر لمینیت‌های ‏Frp، تفاوت در شکل ظاهری آن است. ‏همین ویژگی، سبب شده تا این لمینیت‌ها به خوبی بتوانند در نواحی یا گوشه‌های ‏L‏ شکل مقاطع سازه‌ایی نصب و درگیری ‏قویی را بین سطح و لمینیت ایجاد کنند. این ویژگی سبب افزایش بهبود مشخصات مکانیکی مقاطع در چنین نواحی ‏می‌‏‎شود. علاوه بر ویژگی‌های ذکر شده، لمینیت‌های کربن ‏L‏ شکل، از دیگر مزایایی چون مقاومت بالا در برابر سایش، ‏مقاومت بالا در برابرخوردگی، وزن کم، دوام و پایداری بالا، مقاومت خمشی بالا، مقاومت برشی بالا و... بهره‌مند است.‏

لمینیت کربن‎ L ‎شکل، به چه نحوی قابل استفاده است ؟ ‏

قیل از نصب لمینیت‌های کربن‎ Lشکل، ابتدا باید سطح مورد نظر با استفاده از برس سیمی، سندبلاست، فرز و دیگر ‏روش‌ها، از هرگونه آلودگی پاکسازی و رطوبت آن نیز، خشک گردد. سپس لمینیت‌های کربن ‏L‏ شکل، باید بر اساس ابعاد ‏مقطع و یا ناحیه مورد نظر مقاوم‌سازی، با استفاده از اره، برش زده شود. در نهایت سطح و لمینیت، به طور به رزین آغشته ‏شده و لمینیت به سطح، نصب می‌گردد. اجازه دهید رزین به گیرش نهایی خود برسد.‏

لمینیت کربن ‏L‏ شکل، چه نوع کاربردهایی را شامل می‌شود؟

لمینیت‌های کربن ‏L‏ شکل، به طور گسترده‌ایی در مقاوم‌سازی ساختمان به عنوان مصالح مقاوم‌سازی، کاربرد دارد. لمینیت ‏کربن ‏L‏ شکل، به منظور افزایش باربری تیرها، کاهش ترک‌خوردگی بتن، کاهش خیز، افزایش مقاومت برشی، کاهش تنش ‏در آرماتورهای فولادی تقویتی، افزایش مقاومت در برابر خستگی، اصلاح خطاهای موجود در طراحی و اجرا و... کاربرد دارد.‏

لمینیت کربن ‏L‏ شکل، با چه رزینی قابل نصب است ؟

بهترین چسب و یا رزین، جهت نصب و اجرای لمینیت کربن ‏Frp، رزین اپوکسی مخصوص لمینیت (‏ERA™420‎‏) است. ‏زیرا رزین مورد استفاده در نصب این نوع لمینیت‌ها، باید از ویسکوزیته مناسب جهت اعمال در سطوح عمودی و زیر سری ‏بهره‌مند باشد. علاوه بر این، رزین مورد استفاده باید بتواند اتصال قویی را بین سطح و لمینیت مورد نظر، برقرار نماید. ‏محصول چسیب اپوکسی لمینیت ‏‎ Frp‏(‏ERA™420‎‏)، می‌تواند انتخابی مناسب در چنین شرایطی، باشد.‏

لمینیت کربن ‏L‏ شکل، چگونه ساخته می‌شود ؟ ‏

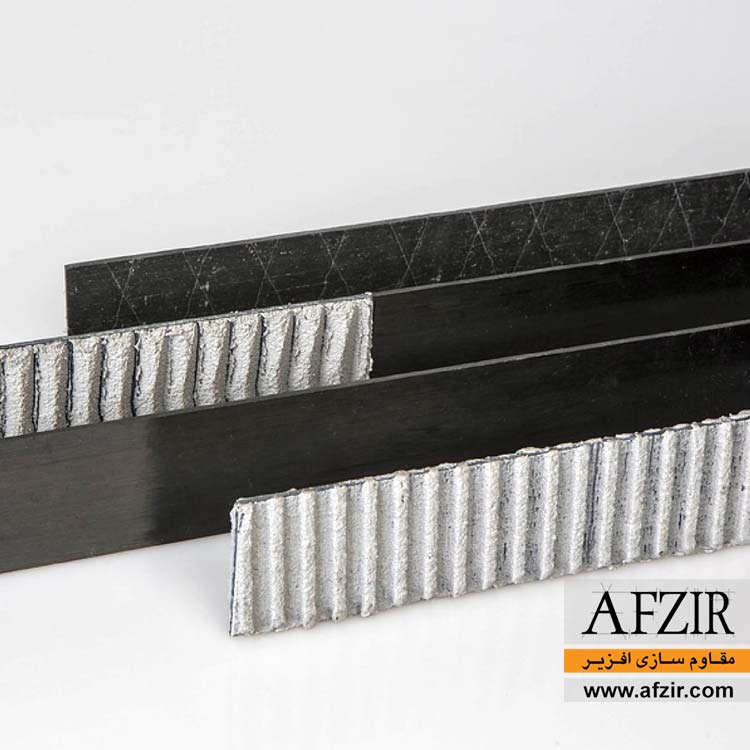

به طور کلی، لمینیت کربن ‏L‏ شکل، از قرارگیری چند لایه پارچه الیاف کربن یک یا دو جهته بر روی هم با استفاده از ‏ماتریس‌های چسباننده‌ایی چون رزین اپوکسی، رزین وینیل‌استر در یک قالب 90 درجه با ابعاد معین، ساخته می‌شود. ‏ممکن است این لمینیت‌های کربن ‏L‏ شکل، با استفاده از روش‌هایی لایه‌گذاری دستی، لایه‌گذاری ماشینی، پالتروژن و ‏دیگر روش‌های ساخت محصولات کامپوزیتی، تولید شوند.‏

چرا لمینیت کربن‎ L ‎شکل بصورت‎ L ‎انگلیسی ساخته می شود؟

این لمینیت ها، معمولا برای سطوح زاویه دار (با زاویه 90 درجه) و سطوح زیرسری تیرها و دالها بیشتر کاربرد دارد. به ‏همین خاطر بصورت‎ L ‎ساخته می شوند تا اعضای را در دو طرف در بگیرد‎.‎

مشخصات فیزیکی لمینیت کربن ‏L‏ شکل، چگونه است ؟

ظاهر فیزیکی این نوع از لمینیت‌های کربن، ورقی ‏L‏ شکل با زاویه ‏‎90‎‏ درجه بوده که در ابعاد و ضخامت‌های مختلف، عرضه ‏می‌گردد.. ‏

لمینیت کربن ‏L‏ شکل، چه رنگی است ؟

همانطور که می‌دانید، الیاف کربن مشکی رنگ است. بدین منظور، لمینیت کربن ‏L‏ شکل، به دلیل استفاده از الیاف کربن ‏به عنوان مواد پایه ساخت لمینیت، مشکی رنگ است.‏

قیمت لمینیت کربن ‏L‏ شکل، چقدر است ؟

قیمت لمینیت کربن ‏L‏ شکل، بر اساس ابعاد، تعداد لایه الیاف پارچه‌ایی کربن و ماتریس چسباننده مورد استفاده در ساخت ‏آن، تعیین می‌گردد. لمینیت کربن ‏L‏ شکل، بر اساس ‏n‏ واحد از لمینیت‌هایی با مشخصات یکسان (تعداد ‏‎ n =‎‏) به فروش ‏می‌رسد. به دلیل نوسانات موجود در بازار، ارائه یک قیمت ثابت، امکان‌پذیر نمی‌باشد. بدین منظور، می‌توانید جهت استعلام ‏دقیق قیمت لمینیت کربن ‏L‏ شکل، با کارشناسان ما در افزیر، تماس حاصل فرمایید.‏
