شناسه محصول : 46770

جرم ریختنی با سیمان متوسط (MCC)

جرم ریختنی با سیمان متوسط (™MCC)، جرمی نسوز با cao بیشتر از 2.5% است که عملکردی ما بین جرم‌های ریختنی معمولی و کم سیمان را ارائه می‌دهد. جرم ریختنی با سیمان متوسط (™MCC)، از اجزایی چون پرکننده، افزودنی و 9 الی 15 درصد سیمان (در صورت استفاده از سیمان پرآلومین) تشکیل شده است. پیوند در جرم ریختنی با سیمان متوسط، از نوع هیدرولیکی بوده و به سرعت در عرض 5 الی 7 ساعت در دمای 35 درجه سانتی گراد، تنظیم می‌شود. این نوع از ماتریس نسوز، می‌تواند در دمای میانه و بالا، بدون کوچک‌ترین مشکل و یا آسیب باقی بماند و به خوبی عمل کند. جرم ریختنی با سیمان متوسط، ضد سایش است و در انواع صنایع از جمله صنعت فولاد، مس، آلومینیوم و… در کوره‌های القائی، مجاری مذاب، داکت‌های خروج دود و… کاربرد دارد.


توضیحات

جرم ریختنی با سیمان متوسط (™MCC)، نوعی از انواع محصولات گروه جرم‌های دیرگداز و نسوز بی شکل هستند که بنا بر فرمولاسیونی ویژه، از میزان سیمان متوسط برخوردار هستند. این نوع جرم نسوز، cao بیش از 2.5 درصد را ارائه می‌دهد. درواقع جرم ریختنی با سیمان متوسط، محصولی با مشخصات مکانیکی و عملکردی ما بین جرم ریختنی نسوز معمولی و جرم ریختنی کم سیمان می‌باشد. به طوری که همچون جرم‌های ریختنی سنتی به سادگی نصب و همچون جرم‌های کم سیمان، در دمای بالا، به صورت نسوز عمل می‌کنند. جرم ریختنی با سیمان متوسط (™MCC)، از اختلاط سیمان غیر پرتلند یا همان سیمان‌های کلسیم آلومینی، مواد پرکننده و انواع افزودنی تولید می‌شوند. جرم ریختنی با سیمان متوسط، از پیوند هیدرولیکی پیروی می‌کند. بنابراین، برای تنظیم به محتوا 5 تا 10 درصد وزنی آب نیاز دارد. این دسته از جرم‌های نسوز، حساسیت فرمول بندی کمتری را نسبت به جرم‌های نسوز LCC ارائه می‌دهند. برای مثال در صورت جا به جا شدن مقدار مواد پراکنده‌زا از جمله آب، عملکردشان خیلی تحت تاثیر قرار نمی‌گیرد. بدین منظور با استفاده از جرم ریختنی با سیمان متوسط، ریسک خرابی در حین اجرا به شدت کاهش می‌یابد. جرم ریختنی با محتوا سیمان متوسط، از دسته جرم‌های ریختنی با سرعت گیرش بالا است که معمولا در زمان کمی معادل 5 تا 7 ساعت، سخت شده و پس از 6 تا 8 ساعت، می‌توان آن را از قالب جدا نمود. جرم ریختنی با سیمان متوسط (™MCC) را می‌توان در عملکردهایی با دماهای میانه، به کار برد. علاوه بر این، هر جا که مقاومت سایشی بالا مدنظر است، این نوع از جرم نسوز، امکانات در خور توجهی را ارائه می‌دهند.

جرم ریختنی با سیمان متوسط، در چه مصارفی کاربرد دارد؟

  • کارخانه های تولید سیمان : هود کوره، منطقه ورودی، سیکلون ها، برج پیش گرمکن، رایزرهای کوره، داکت هوای گرم، ریخته گری نوک، دیواره های جانبی خنک کننده
  • کارخانه های فولاد : آستر ایمنی پاتیل، حلقه بالا و پایین و نواحی لب پاتیل
  • کوره های کک : درب و دریچه ورودی کوره کک، سقف، دیواره های جانبی، کف و…
  • برنامه های ریخته گری: می‌توان از جرم ریختنی با سیمان متوسط در کوره کوپلا، کوره آهن، هدایتگر سرباره، تیرهای همزن، پاتیل و در نواحی مذاب استفاده کرد.
  • کوره های مداوم پیش گرم کن : می‌توان از آن به طور مقرون به صرفه در پوشش کوره‌های افقی فشاری، کف گهواره‌ایی و دوار استفاده نمود. پوشش ضد حریق در کوره کار باعث افزایش طول عمر کف و سقف کوره می شود.
  • نیروگاه های حرارتی : جرم ریختنی با مقدار سیمان متوسط برای ترمیم نسوزهای فرسوده در نازل ها، گلوگاه، مشعل ها، دیوارهای در معرض حرارت، سقف، اطراف لوله ها در کوره، صفحات بافل و… بسیار مناسب است. علاوه بر این، بهترین محافظ در برابر اثرات سند بلاست سوخت زغال سنگ، گازهای سوختی و مواد ریزی که با سرعت بالا از آن‌ها ناشی می‌شوند، می‌باشد.

قیمت جرم ریختنی با سیمان متوسط (™MCC)، چقدر است ؟

جرم‌های ریختنی با مقدار سیمان متوسط به عنوان جرم یا ماتریس دیرگداز، تنوع زیادی دارند و هر کدام نیز ویژگی و مشخصات منحصر به فردی را ارائه می‌دهند. بنابراین، قیمت جرم ریختنی با مقدار سیمان متوسط، بسته به فرمولاسیون و اجزای تشکیل‌دهنده آن، متغییر است. پس، ارائه یک قیمت واحد و ثابت برای هر کیلوگرم جرم ریختنی با مقدار سیمان متوسط ، امری غیر منظقی است. ما به شما پیشنهاد می‌کنیم تا برای کسب اطلاعات بیشتر در رابطه با این دسته محصولات نسوز و فرانسوز و همچنین استعلام قیمت دقیق و به روز جرم ریختنی با مقدار سیمان متوسط و دیگر انواع آن، با کارشناسان ما در افزیر از طریق راه‌های ارتباطی مندرج در سایت، تماس حاصل فرمایید.

ویژگی‌ها


  • مقاومت سایشی یالا
  • مقاوم در برابر شوک‌های حرارتی بالا
  • سهولت در نصب و اجرا
  • فرمولاسیون ساده
  • استحکام فشاری بالا
  • حاوی آهک بالاتر از 2.5%
  • استحکام خمشی بالا
  • پایداری و دوام بالا در بلند مدت
  • مقاوم در برابر شسته شدن
  • گیرش یا تنظیم سریع
  • مقرون به صرفه

کاربردها


  • صنعت فولاد
  • صنعت سیمان
  • صنعت آلومینیوم
  • کوره‌های آهک
  • صنعت نفت و گاز و پتروشیمی
  • صنعت مس
  • کوره‌های القائی
  • داکت‌های خروج دود
  • مجاری مذاب

بسته‌بندی


کیسه 25 کیلوگرمی

رنگ محصول




مشخصات فنی و اجرایی

مشخصات فیزیکی

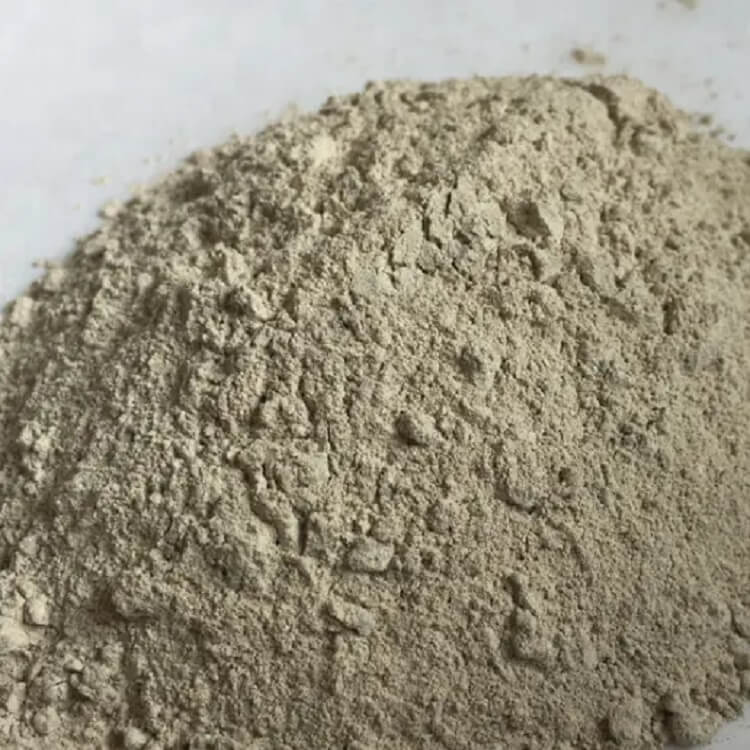

شکل ظاهری مخلوط پودری خشک
زمان مجاز برای نگهداری 8 ماه
شرایط نگهداری

در فضایی سرپوشیده به دور از رطوبت و نور مستقیم خورشید، نگه‌داری شود.

مشخصات مکانیکی
‎MCC™90 ‎MCC™85 ‎MCC™60 ‎MCC™55
مواد اصلی تبولار ‏آلومینا تبولار ‏آلومینا، ‏بوکسیت خاک نسوز،  ‏بوکسیت خاک نسوز،  ‏بوکسیت
حداکثر دمای سرویس °‏C 1680 1680 1620 1580
روش نصب ‏ویبره  ‏ویبره  ریخته ‏گری، ‏ویبره  ‏ ریخته ‏گری، ‏ویبره
ابعاد دانه (‏mm‏)‏ 6 – 0 5 – 0 6 – 0 6 – 0
مقدار آب مورد نیاز (%)‏ 7.6 – 6.6 6.8 – 5.8 8.5 – 7.5 8.9 – 7.9
‎Al2O3‎ (%) ‎≥90.8 ‎≥84.9‎ ‎≥60.3‎ ‎≥54.9
SiO2 (%) ≤4.8 ‎≤8‎ ‎≤32‎ ‎≤37.8
Fe2‎O3‎ (%) ≤0.6 ‎≤1.1‎ ‎≤1.8‎ ‎≤1.8‎
Cr2O‎3‎ (%)  —  —  —
TiO‎2‎ (%) ≤1.2‎ ‎≤1.5‎ ‎≤2.2 ‎≤1.9
Cao (%) ≤1.9 ‎≤3.7‎ ‎≤2.7‎ ‎≤2.7‎
Alkalis (%) ‎≤0.5 ‎≤1‎ ‎≤1‎ ‎≤1‎
چگالی ‏ظاهری ‏پس ‏از ‏خشک ‏شدن ‏در ‏دمای ‏‏ c° ‏‏110 2.8kg/cm3 2.75kg/cm3 2.42kg/cm3 2.35kg/cm3

مقاومت نهایی (پس ‏از ‏خشک ‏شدن ‏در ‏دمای c° ‏‏110)

650-800 500-700 550-700 550-700
مقاومت نهایی (پس گرمایش) 750-900

(c° ‏‏1430)

800-1000

(c° ‏‏1430)

600-800

(c° ‏‏1430)

600-800

(c° ‏‏1430)

مراحل اجرا

نصب و اجرای جرم ریختنی با مقدار سیمان متوسط  (™MCC)، بسیار ساده است. بنابراین، کافیست تا برای استفاده از آن، گام به گام طبق مراحل زیر، عمل نمایید :

آماده سازی قالب

قالب مورد استفاده در اجرای جرم ریختنی با مقدار سیمان متوسط، نباید دچار زنگ زدگی یا خوردگی باشد. علاوه بر این، باید صاف و بدون ناهمواری باشد. همچنین، باید به راحتی باز و بسته شود. قبل از اجرای جرم ریختنی با مقدار سیمان متوسط  نیز جداره قالب باید قبل از استفاده روغن کاری شود تا جرم سخت شده به دیوار قالب نچسبد.

آماده سازی جرم ریختنی

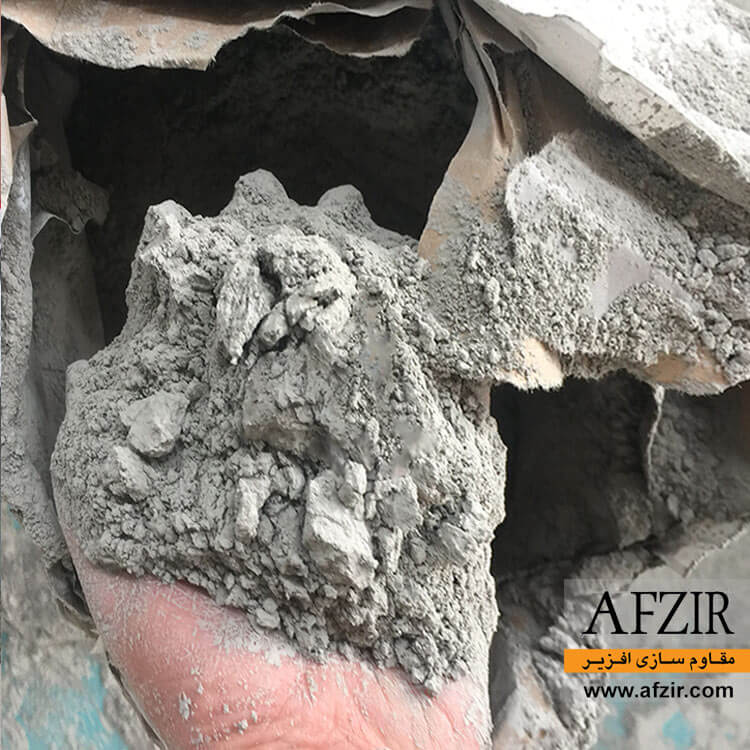

جرم ریختنی با مقدار سیمان متوسط (™MCC)، از دسته محصولات از پیش آماده است که در کیسه‌های 25 کیلوگرمی بسته‌بندی شده است. بنابراین برای آماده‌سازی آن، کافیست تا مخلوط خشک را از کیسه خارج و به میکسر اضافه و به مدت 1 دقیقه به صورت خشک، آن را ترکیب نمود. در نهایت، باید طبق دیتاشیت یا دستورالعمل محصول، مقدار وزنی مشخص آب را به مخلوط خشک، کم کم اضافه و به مدت 3 تا 5 دقیقه ترکیب نمود. جرم ریختنی با مقدار سیمان متوسط آماده، در صورتی که یک مشت از آن را برداشته و 30 سانتی‌متر به سمت بالا پرتاب و دوباره با همان دست با انگشتان باز، گرفته شود، نباید شره کند یا در کف دست دچار ترک شود.

اجرای جرم ریختنی

فرمولاسیون جرم ریختنی با مقدار سیمان متوسط، به منظور اجرا به روش ریخته‌گری طراحی شده است. بنابراین، جرم ریختنی با سیمان متوسط باید برای اجرا به قالب از پیش آماده شده، به صورت مرحله‌ایی منتقل شود. برای خارج کردن حباب‌های هوای موجود،  استفاده از ویبره، پیشنهاد می‌گردد. پس از گذشت 5 الی 7 ساعت از اتمام ریخته‌گری، جرم ریختنی سخت و تنظیم می‌شود و می‌توان قالب‌ها را جدا و قطعه مورد نظر را خارج و از آن بهره برد.

محدودیت‌های اجرای جرم ریختنی با مقدار سیمان متوسط

  • برای اختلاط اجزای جرم ریختنی، نباید از میکسرهای دوار استفاده شود. زیرا توزیع دانه‌بندی جرم به هم می‌ریزد. میکسرهای پارویی، بهترین گزینه هستند.
  • میکسر مورد استفاده در آماده سازی جرم ریختنی با سیمان متوسط، باید قبل از استفاده از هرگنه آلودگی و مواد باقی مانده از قبل در بدنه، پاکسازی شود.
  • آب مورد استفاده در آماده سازی جرم ریختنی با سیمان متوسط، نباید حاوی ناخالصی و آلودگی باشد. علاوه بر این، باید از دمای بین 15 الی 25 درجه سانتی‌گراد و ph بین 6 الی 8 برخوردار باشد. آب آشامیدنی، می‌تواند بهترین گزینه برای آماده سازی جرم ریختنی MCC باشد.
  • قالب مورد استفاده در ریهته گری جرم ریختنی با مقدار سیمان متوسط، باید پایدار باشد تا تنش‌های ناشی از ارتعاش و وزن جرم را تحمل کند. علاوه بر این باید ضد آب باشد.
  • جرم ریختنی با مقدار سیمان متوسط، باید در 15 دقیقه اجرا یا نصب شود.
  • برای صاف کردن سطح نهایی جرم ریختنی، نباید از ماله استفاده شود.
  • جرم‌ ریختنی نسوز MCC و دیگر انواع جرم‌های نسوز، باید در برابر یخ زدگی حفظ شوند. زیرا انجماد، می‌توان ساختار آن‌ها را از بین ببرد.
  • استفاده از ویبراتور، نباید خیلی طولانی باشد، چرا که می‌تواند منجر به جداشدگی ذرات از هم شود.
  • جرم‌های ریختنی نسوز، نباید کمتر از محتوا کیسه مصرف شوند.
  • برای کاربردهای زیر 10 درجه سانتی‌گراد، افزودن شتاب‌دهنده، توصیه می‌شود.
  • بهترین دما برای اجرای جرم ریختنی معمولی، دمای محیط بین 10 الی 30 درجه سانتی‌گراد، می‌باشد.
نحوه انبار و نگه‌داری

جرم ریختنی با مقدار سیمان متوسط (™MCC)، باید در کیسه‌های تعبیه شده توسط کارخانه در انباری سرپوشیده، به دور از رطوبت و نور مستقیم خورشید، نگه‌داری شود. توجه کنید که برای جلوگیری از سخت شدن مخلوط پودری و خشک موجود در کیسه‌های جرم‌ ریختنی با سیمان متوسط تحت فشار، نباید بیش از 3 پالت از جرم‌های ریختنی، روی هم انباشته شوند. علاوه بر این، در حین حمل و نقل، جدا از پرتاب کیسه‌ها خود دراری نمایید. زیرا، ممکن است توزیع دانه‌بندی، به هم بریزد.

مدارک مرتبط

دیتاشیت فنی

دانلود

برگه ایمنی

دانلود

دتایل‌ و نقشه‌ها

دانلود

گالری تصاویر

مقالات مرتبط

مقاوم سازی و بهسازی لرزه ای

19 روش مقاوم سازی ساختمان + فیلم اجرای مقاوم سازی ساختمان

مقاوم سازی ساختمان چیست؟ نیاز گسترده و روز افزون جامعه به ساختمان و مسکن، ضرورت استفاده از روش‌ها و مصالح…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

راهنمای رزین اپوکسی از؛ از تولید تا اجرا

ساختار شیمیایی رزین اپوکسی چگونه است؟ رزین های اپوکسی نووالاک از واکنش اپی کلرو هیدرین با فنل فرم آلدهید غلیظ…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

کاربرد رزین‌های اپوکسی؛ از هنر تا صنعت ساختمان

امروزه چسب‌ها و رزین اپوکسی به دلیل کیفیت بالای چسبندگی خود شناخته می‌شوند و یک محصول همه کاره در بسیاری…

اطلاعات بیشتر

مقاوم سازی و بهسازی لرزه ای

رزین اپوکسی چیست؟

از رزین در تولید انواع قطعات الکتریکی به دلیل عایق بودن و در صنعت هوافضا و هواپیماسازی و خودروسازی برای…

اطلاعات بیشتر

سوالات متداول

نظرات (0)

نقد و بررسی‌ها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین کسی باشید که دیدگاهی می نویسد “جرم ریختنی با سیمان متوسط (MCC)”
